Diodes Incorporated AP7583Q/AQ超低压差稳压器
Diodes Incorporated AP7583Q/AQ超低压差 (ULDO) 稳压器是300mA稳压器，具有3.3V和5V固定输出电压以及可调版本。这些ULDO稳压器具有宽输入电压范围、高精度、超低静态电流和低压差。AP7583Q/AQ ULDO稳压器还具有出色的线路/负载调节、热关断功能和短路保护功能。这些稳压器包括一个电压基准、用于设置输出电压的电阻网络、芯片使能电路以及用于电流保护的电流限制电路组成。
AP7583Q ULDO稳压器采用节省空间的W-DFN2020-6 (SWP) (A1型)封装。AP7583AQ ULDO稳压器采用具有出色功率耗散的MSOP-8EP、W-DFN2020-6 (SWP) (A1型）和TO252-4（C型）封装。这些ULDO稳压器符合RoHS指令和AEC-Q100标准，具有PPAP功能，不含卤素、铅和锑。AP7583Q/AQ ULDO稳压器非常适合用于需要特定变化控制的汽车电池供电应用。典型应用包括为MCU、CAN/LIN收发器、汽车音响主机、EV和HEV电池管理系统、车身控制模块和变速箱控制单元 (TCU) 供电。
特性
- 高输出电压精度：±1.5%
- 兼容低ESR陶瓷电容器
- 出色的线路/负载调节功能
- 短路电流保护功能
- 热关断功能
- 输出电流限制
- 符合RoHS指令
- 符合AEC-Q100标准
- 支持PPAP
- 无铅
- 不含卤素和锑
- AP7583AQ：
- 电源良好 (PG) 指示器
- MSOP-8EP、W-DFN2020-6 (SWP)（A1型）和TO252-4（C型）
- AP7583Q：
- W-DFN2020-6 (SWP)（A1型）封装
规范
- 输入电压范围：3V至42V
- 最大输出电流：300mA
- 低静态电流：
- AP7583Q：
- 2.5μA（典型值）
- AP7583AQ：
- 3μA（典型值）
- AP7583Q：
- 低压差电压：
- VDROP=320mV（IOUT=300mA时，典型值）
- 高输出电压精度：±1.5%
- 工作结温 (TJ)：150°C
应用
- 为MCU和CAN/LIN收发器供电
- EV和HEV电池管理系统
- 变速器控制单元
- 车身控制模块
- 汽车音响主机

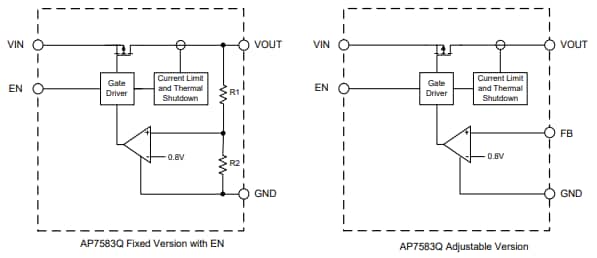

AP7583Q框图

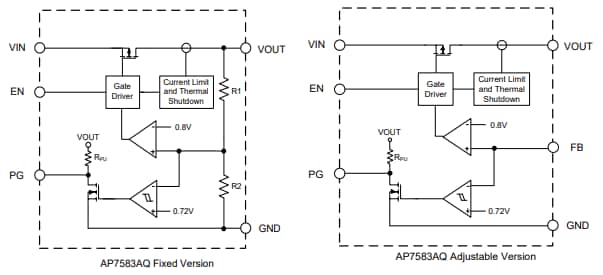

AP7583AQ框图

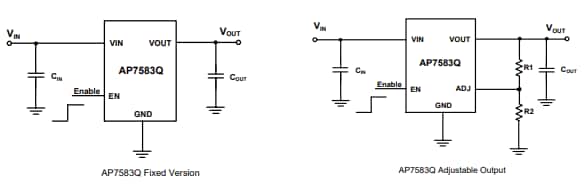

AP7583Q应用电路

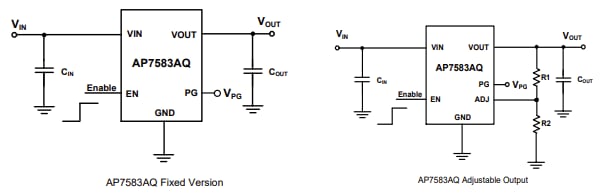

AP7583AQ 应用电路
发布日期: 2023-01-16
| 更新日期: 2024-06-13
