Diodes Incorporated AS348/AS2348 RRIO CMOS运算放大器

Diodes Incorporated AS348/AS2348 RRIO（轨至轨输入/输出）CMOS运算放大器是单/双通道器件，可提供最大输出电压摆动能力和超出电源轨的300mV共模电压扩展。AS348/AS2348运算放大器完全指定可在1.6V至5.5V单电源或±0.8V和±2.5V双电源应用中运行。AS348采用SOT25封装，AS2348采用MSOP-8和SO-8封装。在-40°C至+125°C范围内工作，并具有高ESD容限，便于在严苛应用中使用。

特性

  • 单电源电压范围：1.6V至5.5V
  • ±0.8V至±2.5V双电源电压范围
  • 1pA典型超低输入偏置电流
  • 2.5mV最大失调电压，0.5mV典型值
  • 2μV/°C典型低输入失调漂移
  • 轨至轨输入
    • VCM ：超出电源轨300mV（VCC =3V或5V时）
    • 轨至轨输出摆幅
      • 可摆动至电源轨4mV（负载为10kΩ时）
      • 可摆动至电源轨25mV（1kΩ负载下）
  • 每通道典型电源电流：70μA
  • 单位增益稳定高达100pF的电容负载，1.0MHz增益带宽
  • 转换率为0.45V/μs（VCC =5.0V时）
  • 工作环境温度范围：-40°C至+125°C
  • ESD保护JESD 22、4000V HBM（A114）
  • 无卤素和无锑“绿色”器件
  • 完全无铅，完全符合RoHS指令

应用

  • 有源滤波器
  • 传感器接口
  • 光电二极管放大器
  • 烟雾报警器和一氧化碳探测器
  • 电池供电应用
  • 便携式设备
  • 医疗仪器
  • 脉搏血氧仪和血糖仪

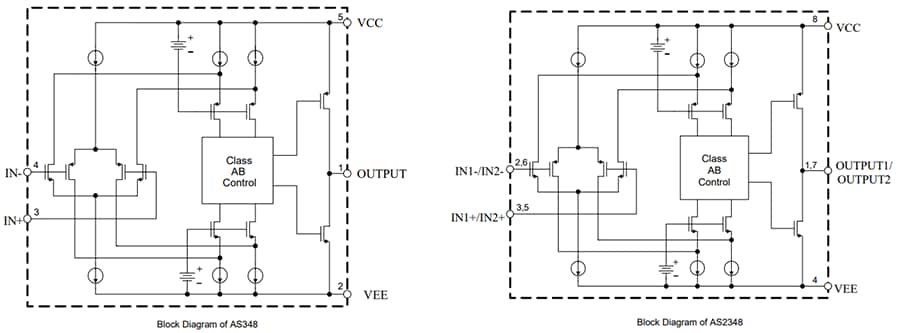

框图

框图 - Diodes Incorporated AS348/AS2348 RRIO CMOS运算放大器
发布日期: 2023-04-10 | 更新日期: 2023-12-22
