Diodes Incorporated DPC6137高速光电耦合器

Diodes Incorporated DPC6137高速光电耦合器具备5000VRMS 隔离电压和10Mbps传输速率，采用PDIP-8、MDIP-8或SL-8封装。该光电耦合器支持10Mbps的典型高速传输，兼容LSTTL/TTL与5V CMOS电平标准。Diodes Inc DPC6137高速光电耦合器采用无铅设计，符合RoHS标准，引脚经哑光锡镀层处理，焊接工艺满足MIL-STD-202表面处理规范。

特性

  • 高速传输：10Mbps（典型值）
  • 高输入输出隔离电压（VISO = 5000VRMS）
  • 兼容LSTTL/TTL与5V CMOS电平标准
  • 完全无铅，完全符合RoHS指令
  • 绿色环保器件，不含卤素和锑
  • 安全认证
    • UL1577（编号：E536221）
    • CQC 4943.1-2022（编号：CQC24001432528）
    • VDE EN IEC 60747-5-5（编号：40058801）

应用

  • 隔离型线路接收器
  • 计算机外设接口
  • 微处理器系统接口
  • LAN
  • 智能电子计量表
  • 机械臂

规范

  • 10M波特率（bps）
  • -40 °C 到 + +85 °C 工作温度
  • 采用PDIP-8、MDIP-8、SL-8封装，引脚间距为2.54mm
  • 根据J-STD-020标准，潮湿敏感度等级为1
  • 表面处理 - 亚光锡镀层引脚，符合MIL-STD-202第208号方法的可焊接端子标准

其他资源

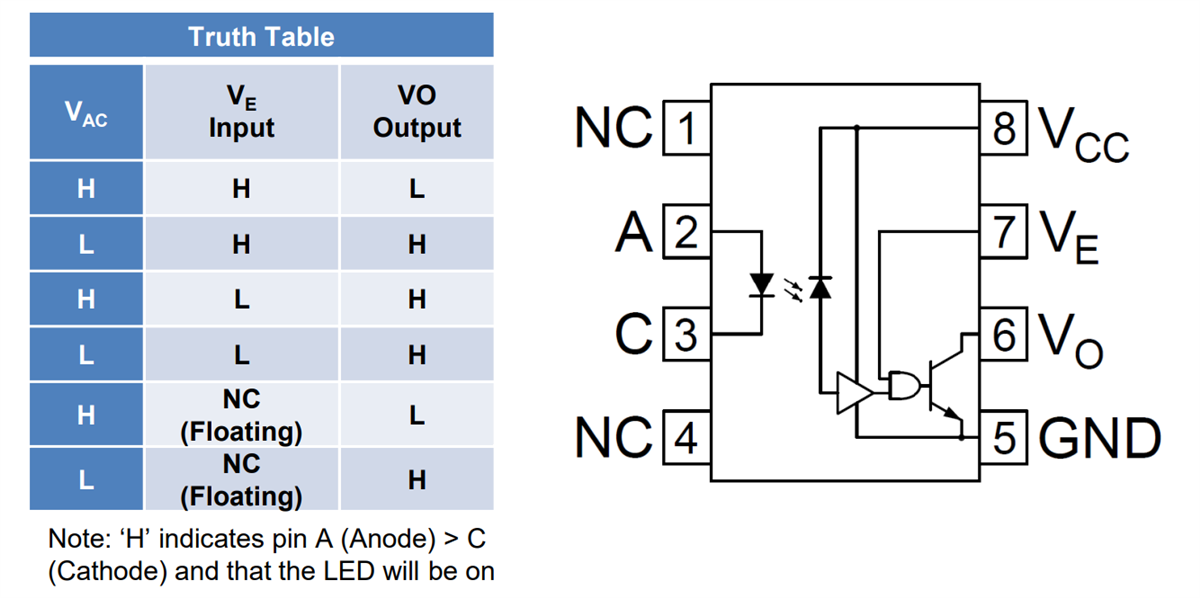

引脚分配

Diodes Incorporated DPC6137高速光电耦合器
