Diodes Incorporated DPC851隔离式光电耦合器

Diodes Incorporated DPC851隔离式光电耦合器采用350V光电晶体管，适用于隔离侧需承受高工作电压的应用。DPC851非常适用于BLDC或AC电机逆变器，广泛应用于洗衣机、空调、空气净化器、冰箱和除湿机等家用电器。

Diodes Incorporated DPC851隔离式光电耦合器集成两个芯片，一个IR二极管和一个具有大电流传输比率（CTR）的光电晶体管，两芯片间提供5000V隔离耐压。

DPC851采用四种行业标准封装：两种插件式封装（DIP和MDIP）以及两种表面贴装封装（SL和SLM）。封装类型包括DIP-4、SLM-4、SL-4和MDIP-4。

特性

  • 电流传输比（CTR：IF = 5mA、VCE = 5V时，最小值为50%）
  • 高输入输出隔离电压（VISO = 5000VRMS）
  • 高集电极-发射极电压（BVCEO = 350V）
  • 完全无铅，符合RoHS标准
  • 安全批准
    • UL1577（编号：E536221）
    • CQC 4943.1-2022（编号：CQC24001448436）
    • VDE EN IEC 60747-5-5（编号：40059175）

应用

  • 开关电源系统
  • 服务器电源系统
  • 高压可编程控制器
  • 空调
  • LED灯
  • Ev充电站

规范

  • DIP-4、MDIP-4、SL-4、SLM-4封装
  • 注塑塑料封装材料，“绿色”模塑料，UL可燃性等级为94V-0
  • 符合J-STD-020标准，潮湿敏感度等级为1级
  • 抛光 - 无光泽锡镀铅，可根据MIL-STD-202方法208端子进行焊接
  • PIN 1识别极性指示点
  • 重量0.216克（约）

其他资源

典型应用

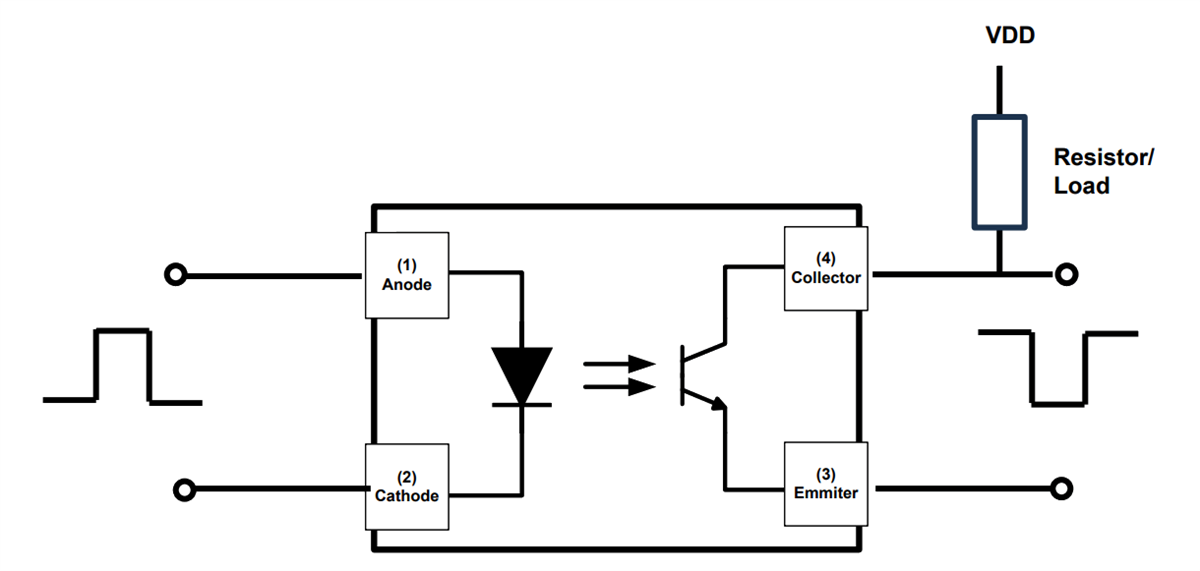

应用电路图 - Diodes Incorporated DPC851隔离式光电耦合器
发布日期: 2025-07-21 | 更新日期: 2025-08-04
