Diodes Incorporated DPO2039DABQ数据线OVP开关
Diodes Incorporated DPO2039DABQ数据线过压保护（OVP）开关通过连接到USB Type-C™连接器的CC1/2和DIFF1/2引脚提供4通道OVP。这些4通道通过USB Type-C连接器为CC和DIFF引脚提供短路VBUS 保护。DPO2039DABQ器件设计用于主要从系统电源（VSYS）或移动系统内的1个电芯电池获取其工作电压。当移动系统内的电池完全耗尽时，DPO2039DABQ器件可从外部外设系统获取电源。典型应用包括台式电脑、手机、VR/AR耳机、PC显示器、笔记本电脑、通用和多媒体集线器、存储设备、扩展坞和通用交流/直流适配器。
特性
- 4通道过压保护，具有自动恢复功能
- 工作电压范围：2.7V至5.5V
- 通过CCxC和DIFFxC引脚提供IEC 61000-4-2 ESD保护
- 300mΩ（典型值）RDS(ON) OVP MOSFET，用于CC引脚保护
- 5Ω（典型值）RDS(ON) OVP MOSFET，用于差分引脚保护
- 50pF CIN OVP MOSFET，用于CC引脚保护
- 5pF CIN OVP MOSFET，用于差分引脚保护
- 内置过热保护 (OTP)
- 完全无铅，完全符合RoHS指令
- 无卤、无锑的绿色器件
- 符合 AEC-Q100
- UQFN3030-16（B型）封装
应用
- 笔记本电脑
- 台式/AIO计算机
- 平板电脑
- 手机
- VR/AR耳机
- 扩展坞
- 通用和多媒体集线器
- FPTV
- PC 显示器
- 机顶盒
- 住宅网关
- 存储设备
- 通用交流/直流充电器/适配器

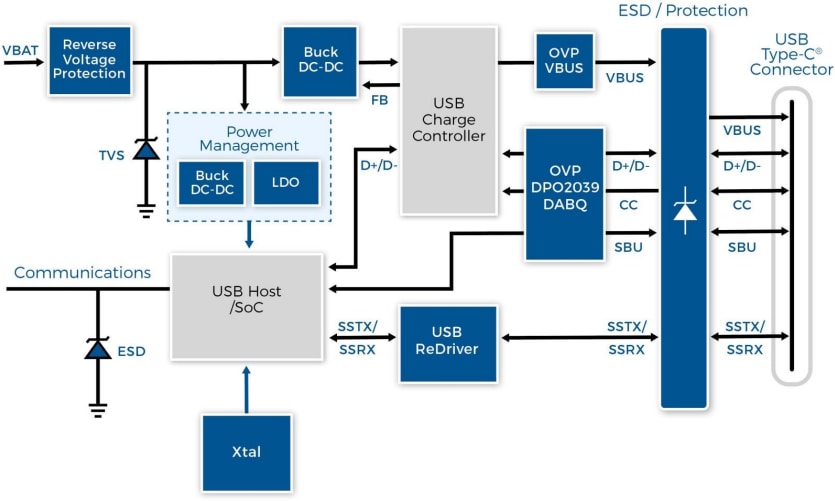

典型应用电路

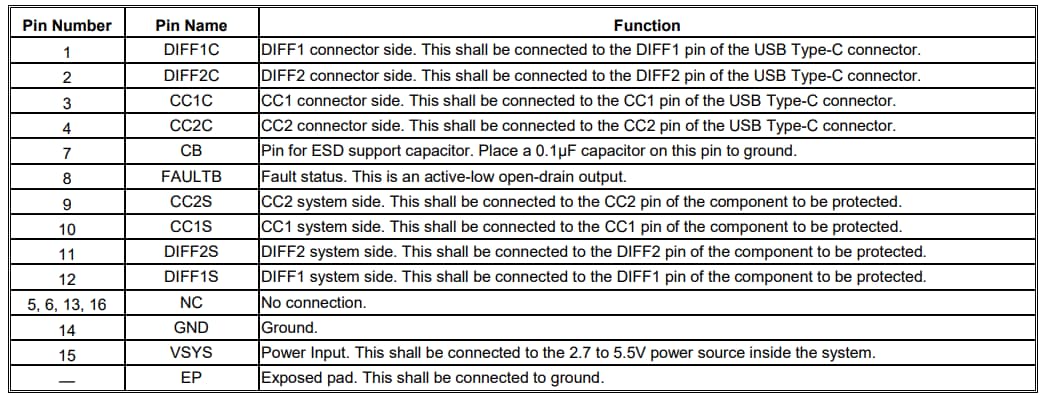

引脚描述

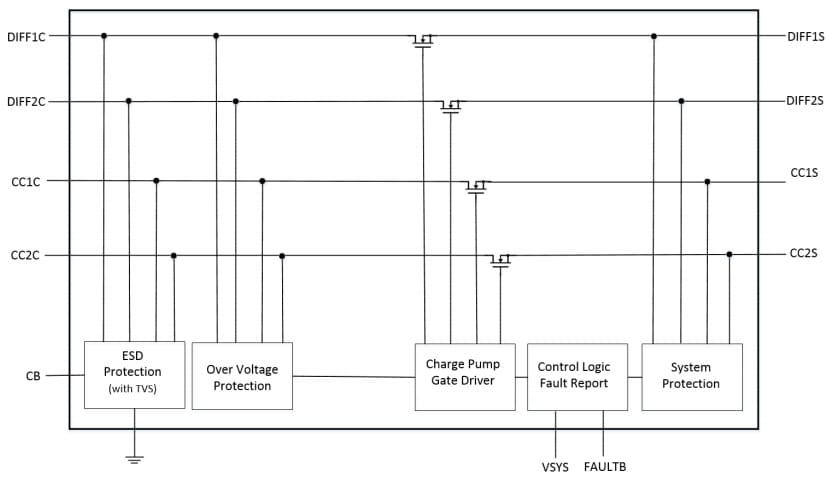

功能框图

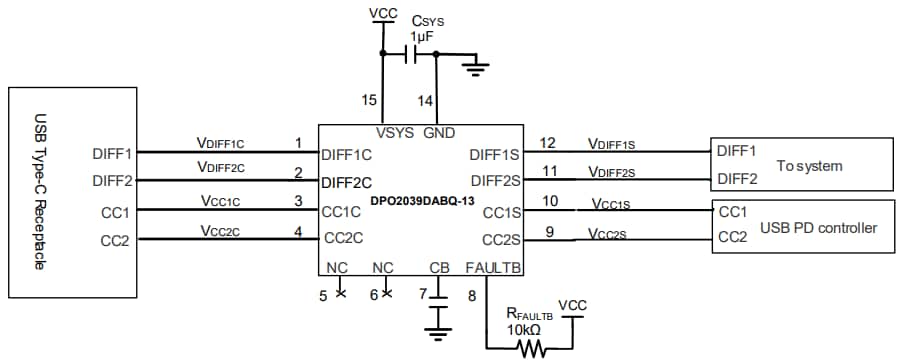

典型应用原理图
发布日期: 2020-09-17
| 更新日期: 2024-08-15
