特性
- 适用于推挽应用的24Mb/s高数据速率
- 适用于开漏应用的2Mb/s高数据速率
- A端口的电压范围为1.65V至3.6V, B端口的电压范围为2.3 V至5.5 V
- VCCA 必须小于或等于VCCB
- 无需定向控制信号
- 较低的位对位skey
- 非优先上电排序
- 无铅
- 符合 RoHS 要求
- 非常适用于需要特定充电控制的自动应用
- 封装:
- LXS0104:
- 14引脚TSSOP (L)
- 14引脚、3.5mm x 3.5mm、TQFN (ZB)
- 12引脚、1.7mm x 2.0mm、XQFN (ZMA)
- 12引脚、1.87mm x 1.37mm WLCSP (GAB)
- LXS0102:
- 8-DFM1 x 1.4 (HK)
- 8-VSSOP (V)
- 8-SSOP (SS)
- 8-WLCSP (GBA)
- LXS0104:
规范
- 集成10kΩ上拉电阻器
- 最大信号速率: 24 MHz
- 工作温度范围:-40 °C至85 °C
- 45mA连续输出电流,I/O
应用
- I2C、SMBus和MDIO
- 低电压ASIC电平转换
- 手机、PDA和相机

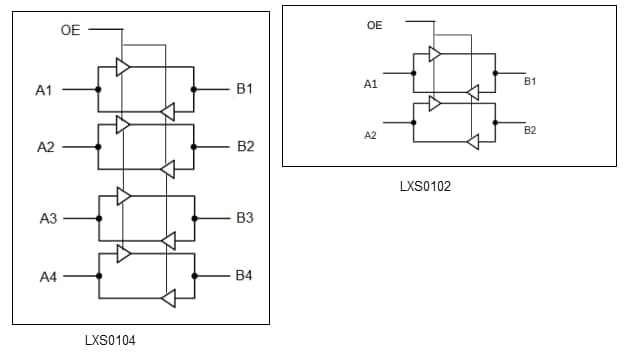

框图
