Diodes Incorporated PI2DPX20xx Linear ReDrivers™
Diodes Incorporated PI2DPX20xx线性转接驱动器™ 可提供通道链路协商透明，具有超低信号延迟，可实现良好的信号完整性和系统兼容性。PI2DPX2020是一款高性能1.8V线性转接驱动器产品，支持20Gbps USB4 Type-C® 单端口或双端口运行，提供灵活的工作模式，支持其他协议，包括Thunderbolt™4和DisplayPort 2.0（UHBR20）。此外，PI2DPX2023和PI2DPX2063是1.8V四通道DisplayPort 2.0（UHBR20）线性转接驱动器，具有每通道最大数据速率（高达20Gbps），支持各种DisplayPort传输模式。
Diodes Inc PI2DPX20xx线性转接驱动器通过用于PI2DPX2023的引脚搭接和用于和PI2DPX2020 PI2DPX2063的I2C引入可编程均衡增益和平坦增益控制。这些可补偿通道损耗，消除ISI抖动，以扩大通道范围。PI2DPX2020支持连接器上翻盖的AUX交叉功能。
该器件内置AUX收听器，可监控DisplayPort流量，实现自动通道配置和节能。AUX交叉多路复用器有助于输出端翻转。
PI2DPX2020、PI2DPX2023和PI2DPX2063采用W-LGA4528-32封装。
特性
- USB4 Gen3 x1/x2、Thunderbolt4（x1或x2)、USB4 Gen2 x1/x2、USB4 Gen2/两个DisplayPort 2.0通道(UHBR20/UHBR13.5/UHBR10) 或四个DisplayPort 2.0通道 (UHBR20/UHBR13.5/UHBR10)
- PI2DPX2023/PI2DPX2063支持所有VESA DisplayPort传输模式
- RBR (1.62Gbps)
- HBR (2.7Gbps)
- HBR2 (5.4 Gbps)
- HBR3 (8.1 Gbps)
- UHBR10/13.5/20 (10/13.5/20Gbps)
- PI2DPX2020提供灵活的USB Type-C™ DP-Alt模式运行，频率高达20Gbps
- 可通过PI2DPX2023引脚搭接和PI2DPX2020/PI2DPX2063 I2C调节信号完整性
- 超薄小巧的W-LGA4528-32 2.85mmx4.5mmx0.7mm、0.4mm脚距封装
- 自动省电模式，用于USB U2/U3和DP D3省电模式，内置AUX收听器
应用
- 笔记本电脑/台式电脑/一体式 (AIO) 电脑
- 平板电脑
- 有效连接线
- 扩展坞
- 显示器

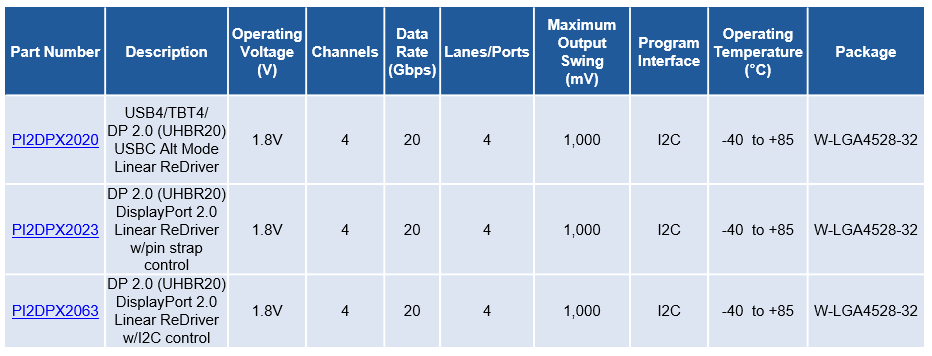

对比图

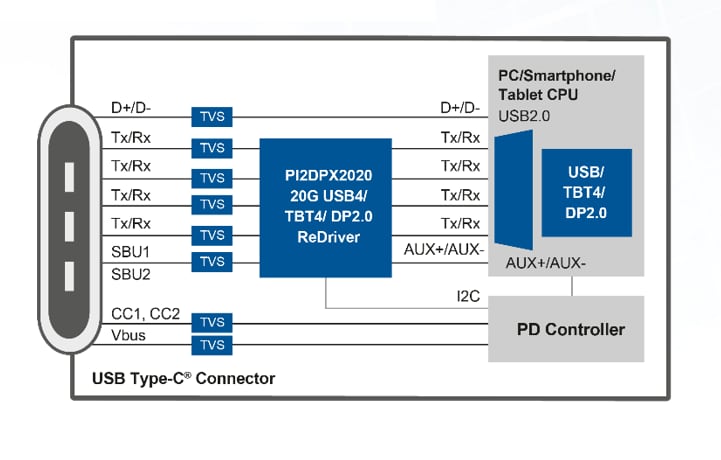

典型应用
发布日期: 2022-09-28
| 更新日期: 2024-08-14
