Diodes Incorporated PI3CH325x多路复用器NanoSwitch™ IC
Diodes Incorporated PI3CH325x多路复用器NanoSwitch™ IC是2通道或4通道多路复用器/解复用器，具有3态输出。PI3CH325x开关不提供额外的接地反弹噪声或传播延迟。Diodes Incorporated PI3CH325x非常适合用于具有高带宽 (500MHz) 的开关信号。
特性
- 近零传播延迟
- 4Ω开关将输入连接到输出
- 高信号传输带宽 (500MHz)
- 超摆幅开关
- 采用3.3V电源供电，可实现0V至5V切换
- 采用3.3 V电源供电，可实现0V至2.5 V开关
- 采用2.5 V电源供电，可实现0V至1.8 V开关
- 在电源处于OFF/ON状态下，具有5 V I/O容差
- 1.8V、2.5V和3.3V电源电压
- 支持热插拔
- 工业工作温度范围：-40°C至+85°C
- 8kV ESD保护（人体模型）
- 闩锁性能>200mA，符合JESD17标准
- 完全无铅，完全符合RoHS指令
- 无卤、无锑的“绿色”器件
- 封装（可提供无铅和绿色版本）：
- 16引脚、173mil宽体塑料TSSOP (L)
- 16引脚、150mil宽体塑料QSOP (Q)
- 16引脚1.8x2.6mm UQFN (ZTA)
规范
- 储存温度范围：-65°C至+150°C
- 环境温度范围：-40°C至+85°C
- 电源电压至接地电位（0.5V至+4.6V）
- 直流输入电压：0.5V至+6.0V
- 直流输出电流：64mA
- 功率耗散：0.35W
- ESD（所有引脚）为8KV (HBM) 和IKV (CDM)
数据手册

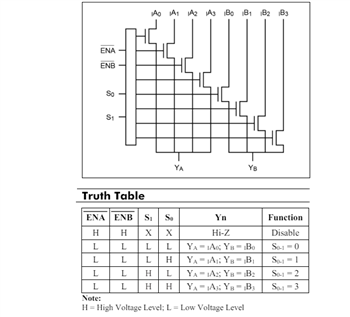

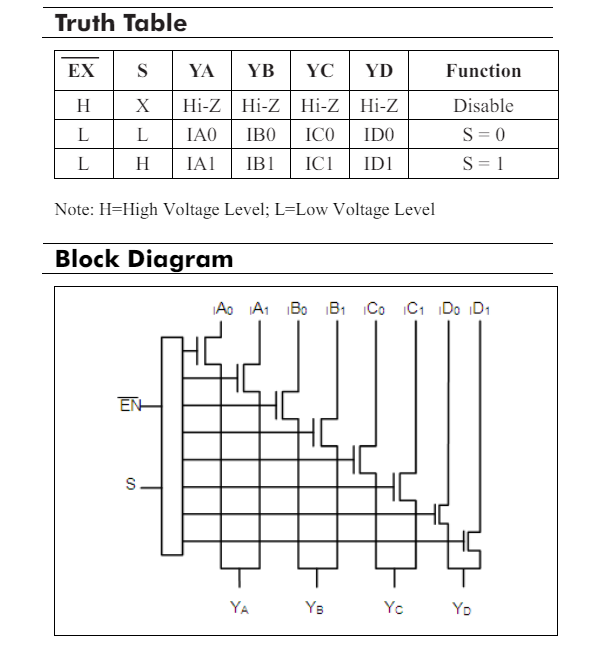

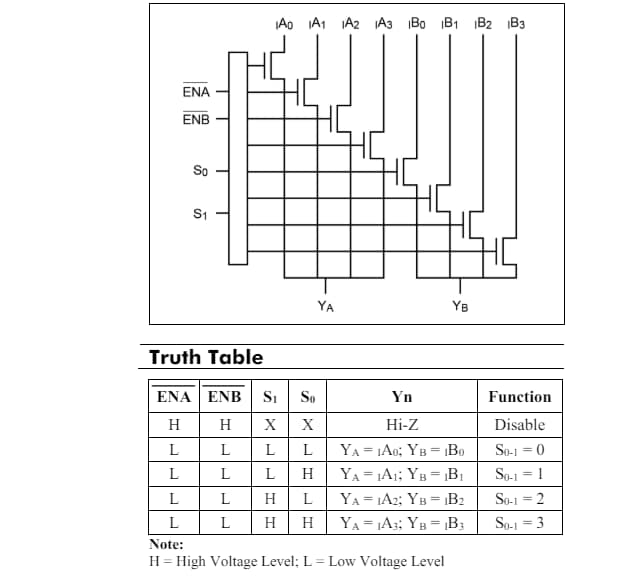

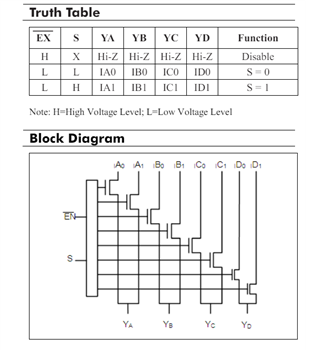

框图
发布日期: 2024-06-25
| 更新日期: 2024-07-22
