Diodes Incorporated PI3DPX8121多路复用器开关IC
Diodes Incorporated PI3DPX8121多路复用器开关IC具有4通道DisplayPort链路，支持高达10Gbps的数据速率，适用于DP1.4和DP2.0标准。该多路复用器开关提供+10dB (DP2.0@ 5GHz)和+8.5dB (DP1.4@4.05GHz)最大均衡器增益控制，并可补偿插入损耗和通道连接。PI3DPX8121多路复用器开关在3.3V单电源电压下工作，提供LT可调谐功能，支持LTPR转接驱动器数据路径。该多路复用器开关IC的工业温度范围为0°C至70°C，包括用于自动电源模式的输入信号检测。PI3DPX8121开关IC非常适合用于笔记本电脑和台式电脑、工作站和服务器系统、扩展外设、KVM外设、PC外设和显示监视器。
特性
- 2-to-1多路复用器开关配置，用于4通道显示端口操作
- 数据速率支持高达10Gbps，每通道速度达8.1Gbps DP1.4和10Gbps DP2.0
- 提供LT可调谐功能从而支持LTPR转接驱动器数据路径
- 通过组合逻辑表实现四级引脚搭接控制，用于均衡器增益值选择
- 四级引脚搭接控制，用于平坦增益和输出摆幅线性度选择
- 输入信号检测，用于自动省电模式
- 3.3V单电源
- 工业温度范围：0ºC至70ºC
应用
- 笔记本电脑和台式电脑
- 工作站和服务器系统
- 扩展、KVM和PC外设
- 显示监视器

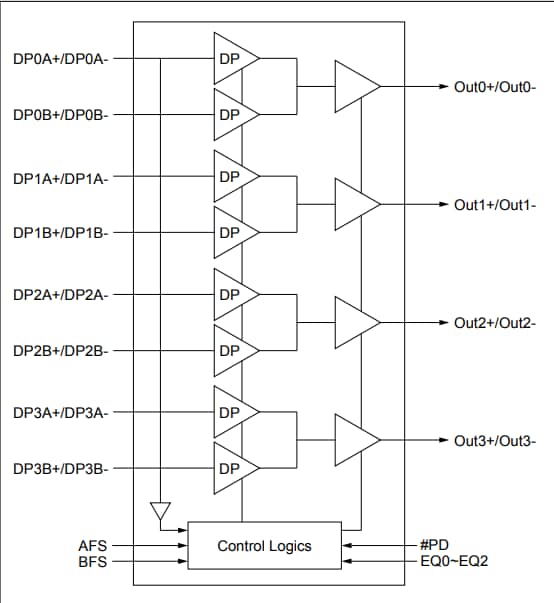

框图

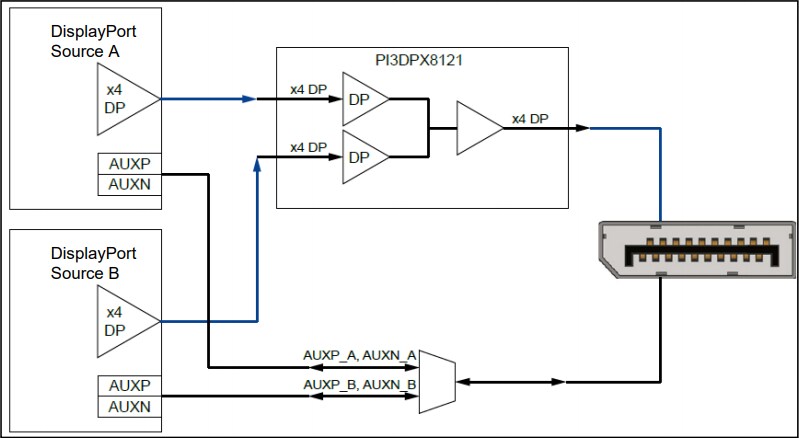

典型应用电路
发布日期: 2020-03-19
| 更新日期: 2024-09-25
