Diodes Incorporated PI3EQX12902E PCIe 3.0/SATA3 Combo ReDriver™
Diodes Incorporated PI3EQX12902E PCIe 3.0/SATA3 Combo ReDriver™是一款低功耗、高性能8Gbps、2通道PCIe 3.0/SATA3线性转接驱动器。该器件提供可编程均衡、线性摆动和平坦增益，通过减少符号间干扰优化在各种物理介质中的性能。PI3EQX12902E在协议ASIC和交换机结构之间通过电缆支持两个100Ω差分CML数据I/O，或者在用户平台上的其他远端数据路径上扩展信号。
集成均衡电路通过转接驱动器增强波形的信号完整性。每个通道独立运行。通道的输入信号电平决定输出是否有效。PI3EQX12902E是一款灵活的、多协议线性转接驱动器，设计用于支持具有双协议I/O引脚的新型芯片组，它们支持8Gbps PCIe 3.0和6Gbps SATA3速度。它还支持提供控制信号的连接器，例如mSATA/M.2/SATAe/U.2。Diodes Incorporated PI3EQX12902E还非常适合用于需要低功耗和小封装扩展坞连接的双通道应用。
特性
- 带线性均衡器的8Gbps串行链路
- 两个8Gbps差分信号对
- 支持PCIe 3.0/SATA3协议
- 支持当今的待机要求
- 对链路协商透明，OOB，空闲
- 引脚可调接收器均衡
- 引脚可调输出线性摆幅
- 引脚可调平坦增益
- 100Ω差分CML I/O
- 自动接收器检测，用于自适应电源管理
- 自动“低功耗”模式，用于自适应电源管理
- 支持L1.2模式，用于自适应电源管理
- 单电源电压：3.3V±0.3V
- 工业级温度范围：-40°C至85°C
- 无铅，完全符合RoHS指令
- 无卤素和不含锑的“绿色”器件
应用
- 笔记本电脑
- 服务器主板
- 机架式服务器
- JBOD存储
- 刀片式服务器

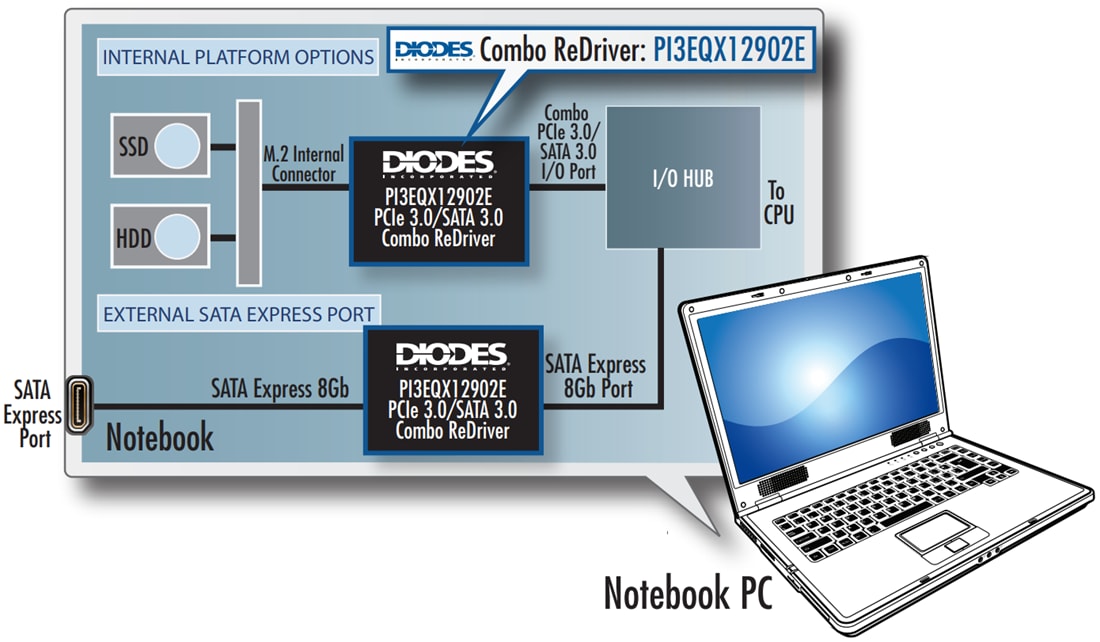

应用示意图
发布日期: 2021-07-30
| 更新日期: 2022-03-11
