Diodes Incorporated PI3EQX1064/PI3EQX2064 USB 3.2 Gen 2/2x2 ReDrivers™

Diodes Incorporated  PI3EQX1064/PI3EQX2064 USB 3.2 Gen 2/2x2 ReDrivers™ 是低功耗、高性能USB 3.2 Gen 2 (PI3EQX1064) 和Gen 2x2 (PI3EQX2064)线性转接驱动器，专门设计用于USB 3.2协议。该器件提供可编程均衡和平坦增益，通过减少符号间干扰优化在各种物理介质中的性能。Diodes Incorporated  PI3EQX1064和PI3EQX2064通过电缆在协议ASIC和交换机结构之间支持两个100Ω差分CML数据I/O，或在用户平台上的其他远端数据路径上扩展信号。

集成均衡电路可在转接驱动器之前提供灵活性和信号完整性。每个通道完全独立运行。通道的输入信号电平决定输出是否有效。PI3EQX1064和PI3EQX2064还具有自动接收器检测功能。如果相应通道的信号检测器空闲超过7.3ms，接收器检测环路再次激活。如果未检测到负载或因不活动而返回低功耗模式（休眠模式），则该通道将移至拔出模式。

特性

  • 具有一路输出的低噪声、非反相缓冲器（仅限PI3EQX1064)
  • 带线性均衡器的5 Gbps和10 Gbps串行链路
  • 与以下器件兼容：
    • USB 3.2 Gen 2和Gen 1
    • USB 3.2 Gen 2x2（仅限PI3EQX2064）
  • 四个10 Gbps差分信号对
  • 引脚可调接收器均衡
  • 引脚可调平坦增益
  • 100Ω差分CML I/O
  • 自动接收器检测
  • 自动睡眠模式，用于自适应电源管理
  • 单电源电压：3.3V
  • 专利技术
  • 32引脚、2.1mm × 4.3mm、UQFN (ZTFA) 封装
  • 完全无铅，完全符合RoHS指令
  • 无卤、无锑的绿色器件

应用

  • 消费类电子产品
  • 数据中心
  • 汽车
  • 工业设备
  • 医疗设备
  • 电信

数据手册

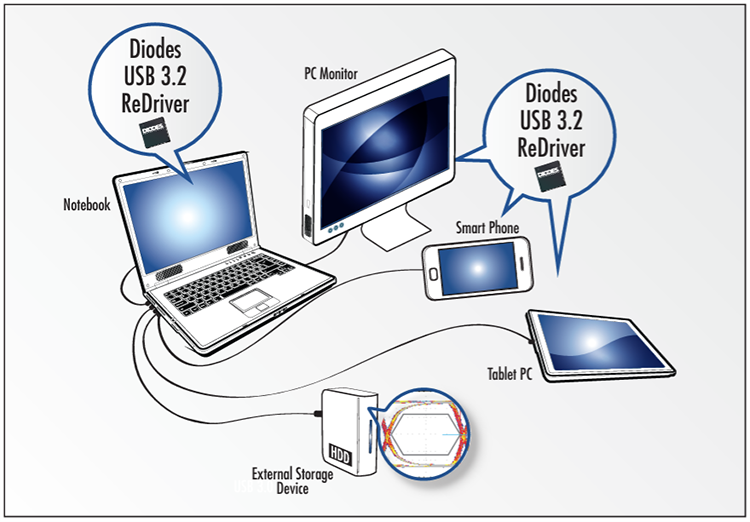

应用示意图

应用电路图 - Diodes Incorporated PI3EQX1064/PI3EQX2064 USB 3.2 Gen 2/2x2 ReDrivers™
