Diodes Incorporated PI3USB4000DZUAEX 1:2多路复用器/解复用器开关

Diodes Incorporated PI3USB4000DZUAEX 1:2多路复用器/解复用器开关可通过USB2.0信号，带宽为1GHz，可保持信号完整性和眼图开路。该开关具有掉电模式漏电流关断保护、ESD保护和低功耗等特性。PI3USB4000DZUAEX开关包括C0+/C0引脚，可承受高达24 V电压，在4.75 V时具有过压保护 (OVP) 功能。该开关的工作温度范围为-40°C至85°C，储存温度范围为60°C至150°C。PI3USB4000DZUAEX开关具有2.7 V至5.5 V宽电源电压范围和0 V至5.5 V宽输入电压范围。该开关具有1GHz宽带宽、35µA低功耗和0.25ns低传播延迟。典型应用包括智能手机、USB-C应用、平板电脑、NB、PC、AIO、台式机、PC、DVD/蓝光、信息娱乐和远程信息处理、显示器和安全。

特性

  • 保护特性：
    • 所有I/O引脚均具有高电压容差
      • 容差：24V C0+/C0-
      • 6V Lx+/-容差
      • VDD ：6V
    • 器件上电和启用时，VBUS 短路至C0+/C0-时提供过压保护
  • 完全无铅，完全符合RoHS指令
  • 无卤、无锑的绿色器件
  • 在控制引脚上支持1.8 V逻辑
  • 差分双向2:1多路复用器/解复用器

规范

  • 输入电压范围：0V至5.5V
  • 宽带宽：1 GHz
  • 超低Con ：7pF
  • 超低Ron ：5Ω
  • 储存温度范围：60°C至150°C
  • 工作温度范围：-40°C至85°C
  • 低关断隔离：-30dB（240MHz时）
  • 低串扰：-35dB（240MHz时）
  • 低传播延迟：0.25ns（典型值）

应用

  • 智能手机
  • USB-C应用
  • 平板电脑、笔记本电脑和个人电脑
  • 主板
  • AIO、台式机和DVD/蓝光
  • 信息娱乐和远程信息处理
  • 监视器和安保
  • 智能手机

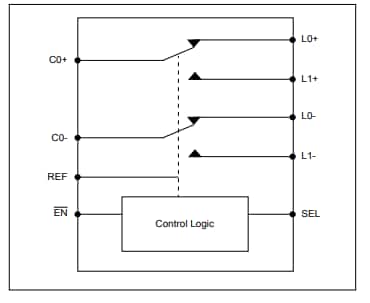

框图

框图 - Diodes Incorporated PI3USB4000DZUAEX 1:2多路复用器/解复用器开关

引脚示意图

原理图 - Diodes Incorporated PI3USB4000DZUAEX 1:2多路复用器/解复用器开关

应用说明

发布日期: 2020-11-04 | 更新日期: 2024-08-16
