Diodes Incorporated PI3WVR2646模拟开关IC

Diodes Incorporated PI3WVR2646模拟开关IC优化用于在两个高速 (HS) 或低功耗 (LP) 移动工业处理器接口 (MIPI) 信号之间切换。该开关 是一款四数据通道MIPI-D-PHY和10通道单刀双掷 (SPDT) 开关。PI3WVR2646模拟开关IC设计用于MIPI规范，可连接CSI或DSI模块。PI3WVR2646 IC具有SPDT (10x)开关类型，信号类型支持D-PHY和C-PHY，相同输出的相反转换偏移典型值为6ps。PI3WVR2646模拟开关IC的VDD 工作电压范围为1.5V至3.6V，输入二极管电流为-50mA DC，输出电流为25mA DC。PI3WVR2646 IC非常适合用于平板电脑、笔记本电脑和显示器。

特性

  • SPDT (10x) 开关类型和信号类型支持D-PHY和C-PHY
  • 数据速率：D-PHY (2.5Gbps) 4数据通道和C-PHY (2.5Gsps) 3数据通道
  • 支持2:1时钟差分信号
  • 相同输出的相反转换偏移：6ps（典型）
  • 无铅，完全符合RoHS指令
  • 不含卤素和锑

规范

  • 低串扰：-30dB（1.25GHz时）
  • 输入信号：0 V至1.3 V
  • LP和HS MIPI RON ：6Ω​（典型值）
  • LP和HS MIPI ∆RON ：0.1Ω（典型值）
  • LP和HS MIPI RON FLAT：0.3Ω（典型值）
  • ICCZ ：0.5uA（典型值）
  • ICC ：32μA（最大值）
  • CON ：1.5pF（典型值）
  • 工作电压范围VDD ：1.5V至3.6V
  • 电源电压范围：-0.5V至4.5V
  • 输入二极管电流：-50mA DC
  • 输出电流：25mA DC
  • 2kV HBM ESD容限
  • 存储温度范围：-65°C至+150°C
  • 结温：125°C

应用

  • 蜂窝电话和智能手机
  • 平板电脑
  • 笔记本电脑
  • 显示器

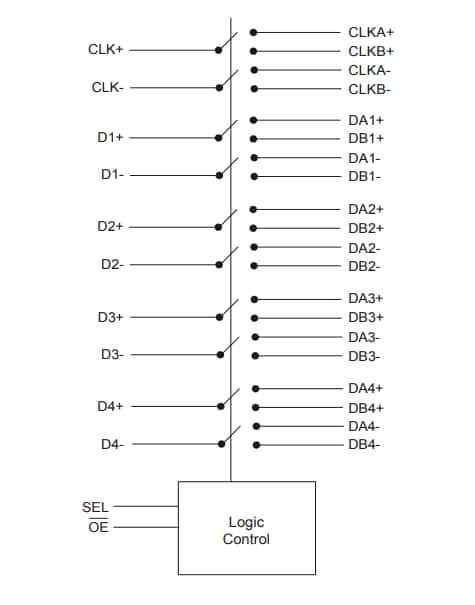

框图

框图 - Diodes Incorporated PI3WVR2646模拟开关IC
发布日期: 2022-12-07 | 更新日期: 2024-08-09
