Diodes Incorporated PSMUX1247/1248模拟开关IC
Diodes Incorporated PSMUX1247/1248模拟开关IC是低电压双向单刀双掷(SPDT) IC，工作电源电压范围为1.08V至5.5V。这些开关IC可用作模拟或低延迟总线开关。先断后合开关特性可防止两个开关同时启用。因此，开关期间信号不会中断。PSMUX1247/1248 IC可在源极引脚（Sx）和漏极引脚（D）上支持从GND到VDD 范围的双向模拟与数字信号。这些开关IC具有4nA的低电源电流，因此可用于便携式应用。特性包括1.8V个带阈值的逻辑输入，当在有效电源电压范围内运行时，可确保TTL和CMOS逻辑兼容性。PSMUX1247/1248 IC非常适用于PC主板、服务器、远程无线电单元、有源天线系统mMIMO（AAS）、条形码扫描仪、电机驱动器和消费类音频。
特性
- 宽VDD 范围：1.08V至5.5V
- 低电源电流：4nA
- 低导通电阻：3Ω
- 8 V 逻辑兼容
- 在电源引脚之前施加控制引脚上的电压
- 500 MHz信号传输带宽
- 转换时间：14ns
- 先断后合开关
- 轨到轨信号范围
- 高关断隔离：-65dB（1MHz时）
- 1MHz时-65dB串扰抑制可降低信号失真
- 扩展工业温度范围：-40 °C至125 °C
- 2 kV (HBM) ESD保护
- 完全无铅，完全符合RoHS指令
- 无卤、无锑的绿色器件
- 6引脚SC-70（C），采用无铅绿色封装
应用
- PC主板
- 掌上电脑
- 服务器
- 智能手机
- 远程无线电单元
- 有源天线系统mMIMO (AAS)
- 条形码扫描仪
- 电机驱动器
- 楼宇自动化
- 视频监控
- 电子销售点(PoS)
- 消费类音频

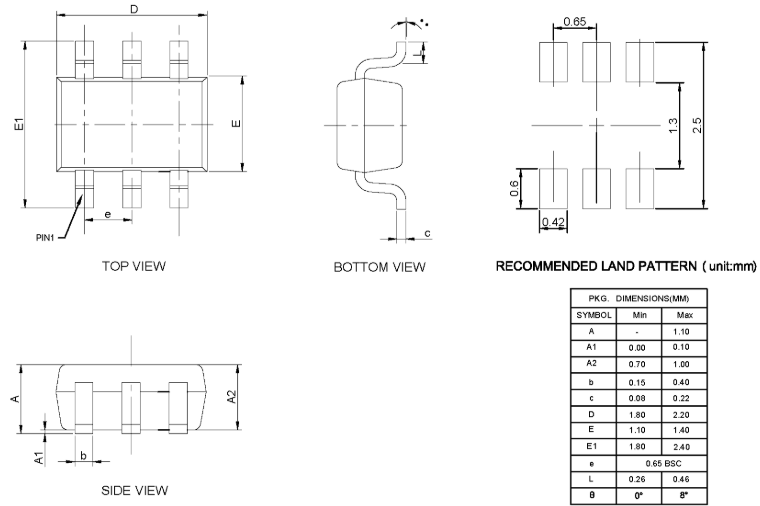

尺寸
发布日期: 2024-04-30
| 更新日期: 2024-06-05
