Diodes Incorporated ZXCT180低侧/高侧电流监控器

Diodes Incorporated  ZXCT180低侧/高侧电流监控器是单向电流分流监控器，设计用于满足26V共模和2.7V至5.5V小电源电压范围为器件供电。Diodes Incorporated ZXCT180支持高达400kHz小信号带宽（20V/V增益时）和2V/µs的快速大信号转换率。这种能力可以检测检测检测电流的快速变化以及对输出的快速响应，因此ZXCT180非常适合用于低侧电机控制和系统故障电流检测等应用。

OUT引脚的电压与负载电流成正比。ZXCT180基于OUT引脚配置，具有引脚分配A和B,可让用户灵活选择适当的PCB布局。此外，这些器件还具有四个固定电压增益选项（20V/V、50V/V、100V/V和200V/V）。ZXCT180可在-0.3V至26V共模电压下测量分流器两端的电压，与电源电压无关，最大电源电流为370μA。所有型号均符合AEC-Q100 1级温度范围（-40°C至+125°C），采用SOT25封装。

特性

  • 电源电压范围：2.7V至5.5V
  • -0.3 V-26 V 宽共模输入范围
  • 增益误差：±1%（整个温度范围内最大值）
  • 增益选择：
    • 引脚分配A1和B1：20V/V
    • 引脚分配A2和B2：50V/V
    • 引脚分配A3和B3：100V/V
    • 引脚分配A4和B4：200V/V
  • 低失调电压：±100μV（典型值），1° V/°C漂移
  • 轨到轨输出能力
  • 低静态电流：370μA (最大值）
  • 5引脚SOT25封装
  • ESD保护JESD 22、5000V HBM (A114)
  • 完全无铅，完全符合RoHS指令
  • 无卤、无锑的绿色器件

应用

  • 电机控制器
  • 照明控制装置
  • 电源管理
  • 故障电流检测
  • 电流检测（高侧/低侧）
  • 太阳能逆变器

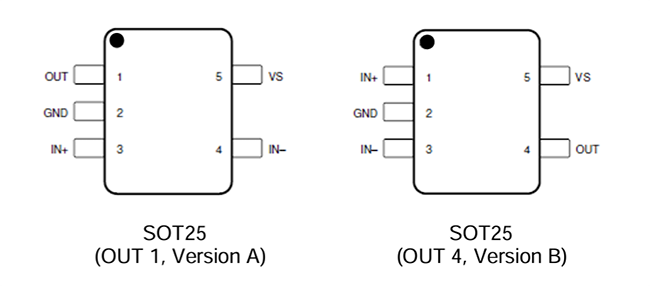

引脚分配

机械图纸 - Diodes Incorporated ZXCT180低侧/高侧电流监控器

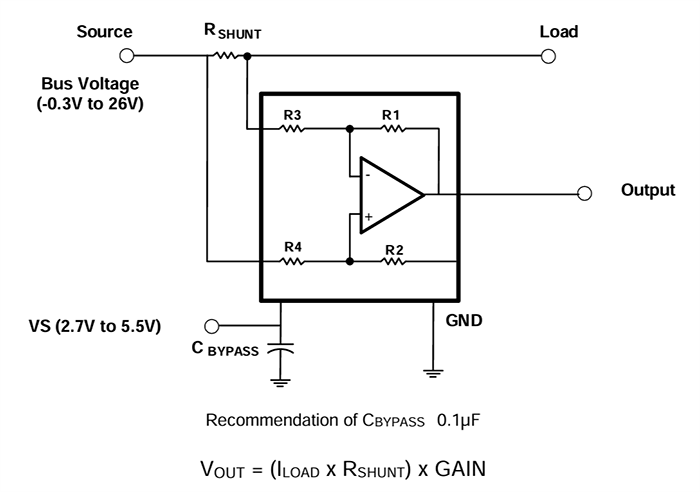

典型应用

应用电路图 - Diodes Incorporated ZXCT180低侧/高侧电流监控器
