Diodes Incorporated ZXCT199双向电流监测器
Diodes Incorporated ZXCT199高精度和双向电流监测器是一款单级仪表放大器，设计用于在各种共模电压下精确测量极小检测电压。ZXCT199适合用于诸多应用，包括电源负载电流检测、电机控制以及电池供电设备中的充电和放电电流监测。
ZXCT199双向电流监控器具有低失调电压和零漂移架构，可通过分流电阻上的最大压降实现电流检测。该压降低至10mV满量程，因此支持使用小值检测电阻器来监测大电流。
ZXCT199有三种固定电压增益选项可供选择：50V/V、100V/V和200V/V，具有-0.1V至+26V的宽共模检测输入电压范围，与电源电压无关。所有型号均采用2.7V至26V电源供电，最大电源电流为100μA。
该器件的工作温度范围为-40°C至125°C，采用行业标准SOT363封装。
特性
- 低失调电压低至80µV
- 增益误差低至0.8%
- 宽共模范围：-0.1V至26V
- 宽工作电压范围：2.7V至26V
- 强大的ESD能力（HBM：5kV，CDM：1.5kV）
应用
- 低侧/高侧电流检测，包括短路
- 笔记本电脑
- 电池充电器
- 电源管理设备
- 服务器
- 12 V电机控制
相关产品
Diodes Incorporated ZXCT199Q双向电流监控器
可处理极低的检测电压，允许极低阻值的检测电阻器监控大电流。

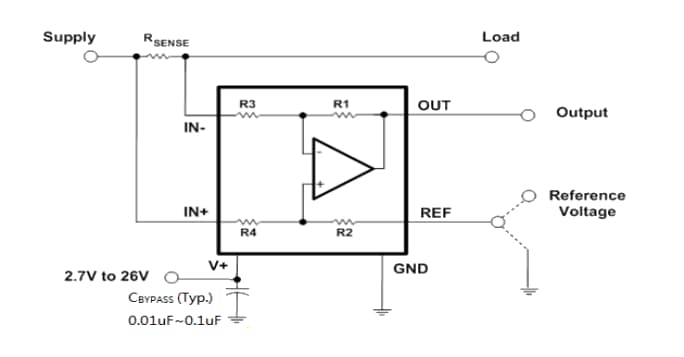

典型应用
