Diodes Incorporated ZXCT199Q双向电流监控器
Diodes Incorporated ZXCT199Q双向电流监控器符合车规电子标准AEC-Q，设计用于处理极低的检测电压，允许使用极低阻值的检测电阻器来监测大电流。低失调电压和零漂移架构可实现电流检测，在整个分流器范围内的最大压降低至10mV满量程。ZXCT199Q系列有三个固定电压增益选项：50V/V、100V/V和200V/V。该器件在-0.1V至26V共模电压（独立于电源电压）下测量分流器上的电压。
Diodes Incorporated ZXCT199Q监控器OUT引脚的电压与负载电流成正比，然后可通过ADC进行处理。这些器件采用零漂移架构，采用调整后技术制造，可在整个温度范围内实现低失调电压、低增益漂移和低增益误差，从而实现精确测量。
ZXCT199Q采用2.7V至26V电源供电，最大电源电流为100μA。所有型号均采用SOT363封装，工作温度范围为-40°C至+125°C。
特性
- 电源电压范围：2.7 V至26 V
- 宽共模范围：-0.1V至26V
- 增益误差（整个温度范围内最大值）
- A和B版本：±1.0%
- C版本：±0.8%
- 增益选择：
- ZXCT 199QX1：50V/V
- ZXCT 199QX2：100V/V
- ZXCT 199QX3：200V/V
- 轨到轨输出能力
- 低静态电流：100μA（最大值）
- 低失调电压
- A版本最大值：±150μV
- B版本最大值：±100μV
- C版本最大值：±80μV
- 零漂移性能：0.5μV/°C（最大值）
- 6引脚SOT363封装
- 完全无铅，完全符合RoHS指令
- 无卤、无锑的“绿色”器件
- 符合 AEC-Q100
应用
- 车辆气门控制
- 车身控制系统
- 车辆电机控制、电子泵
- 汽车电子压缩机
- 车辆ADAS
- EV OBC、BMS、ESP、高压直流/直流
- 无线充电
- 电流检测（高侧/低侧）
- 电池充电和放电
相关产品
Diodes Incorporated ZXCT199双向电流监测器
单级仪表放大器设计用于精确测量极小检测电压。

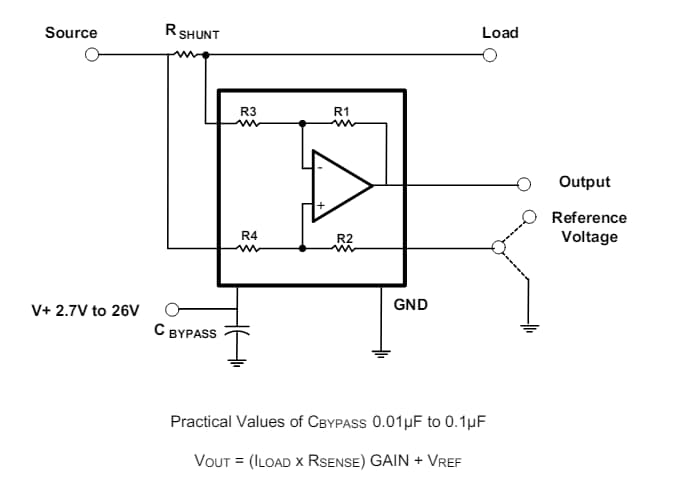

典型应用
发布日期: 2024-06-25
| 更新日期: 2024-07-02
