Diodes Incorporated ZXCT21x 26V高精度电流监测器
Diodes Incorporated ZXCT21x 26V高精度电流监控器具有各种增益选项，可测量小型分流电阻器两端的低电压降 (10mV) ，误差极小。该器件可实现高精度大电流测量，并可降低在-0.3V至26V共模电压范围内因测量造成的功率损耗。
Diodes ZXCT21x电流监测器具有50V/V、75V/V、100V/V、200V/V、500V/V和1000V/V六个固定增益。这些电流监测器采用零漂移架构，并使用“后微调”技术制造。该器件可实现低失调电压、低增益漂移和低增益误差，从而在整个温度范围内实现精确测量。
ZXCT21x采用2.7V至26V单电源供电，最大电源电流为100μA。ZXCT21x的工作温度为-40°C至+125°C，采用SOT363或U-QFN1418-10封装。
特性
- 电源电压范围：2.7V至26V
- 温度范围：-40°C至+125°C
- 宽共模范围：-0.3V至26V
- 支持10mV满量程分流压降
- 增益误差（最大超温）
- ±0.8% A和B版
- ±0.5% C版
- 低失调电压：±30μV（最大值）
- 静态电流：100μA（最大值）
- 低增益误差漂移：10ppm/°C（最大值）
- 轨至轨输出能力
- 增益选择：
- 200V/V（ZXCT210）
- 500V/V（ZXCT211）
- 1000V/V（ZXCT212）
- 50V/V（ZXCT213）
- 100V/V（ZXCT214）
- 75V/V（ZXCT215）
- 6引脚SOT363和10引脚U-QFN1418-10封装选项
- 完全无铅，完全符合RoHS指令
- 无卤无锑的“绿色”器件
应用
- 笔记本电脑
- 服务器农场
- 电信
- 电流检测（高侧/低侧）
- 电池充电和放电
- 高性能视频卡
- 工业电源
- 仪器仪表
- 控制系统
- 计量

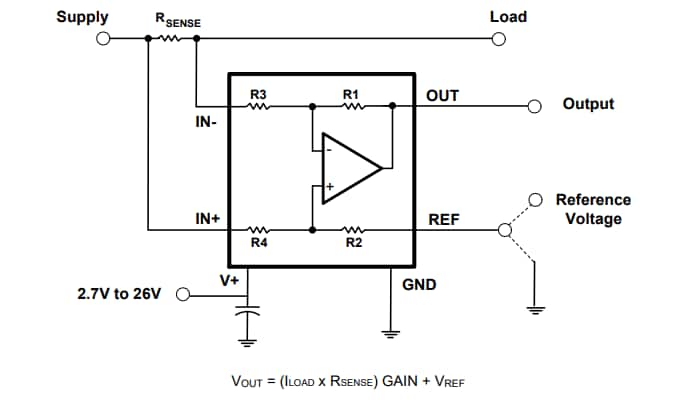

典型应用电路

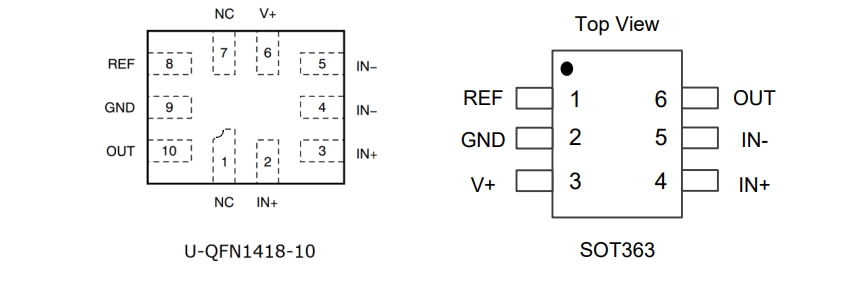

引脚分配
