Diodes Incorporated PI2MEQX2505 MIPI CSI-2/DSI D-PHY转接驱动器
Diodes Incorporated PI2MEQX2505 MIPI CSI-2/DSI D-PHY转接驱动器是低功耗、高性能2.5Gbps四个数据与时钟MIPI D-PHY转接驱动器通道，设计用于MIPI D-PHY 1.2协议。PI2MEQX2505具有可编程均衡、输出摆动与预加重功能，通过减少符号间干扰优化在各种物理介质中的性能。
Diodes PI2MEQX2505转接驱动器支持MIPI D-PHY 1.2标准， CSI-2拉电流和灌电流之间100Ω差分CML数据I/O，通过电缆将信号扩展到其他远端数据路径。此外，该转接驱动器可在接收器均衡和发射器上升和下降时间的边沿速率上实现引脚调节。
I2MEQX2505采用TQFN-28封装，设计用于移动应用。包括DPHY链路接口上的活动检测电路，以便在检测到ULPS和LP状态时切换到低功耗模式。
特性
- 符合MIPI D-PHY 1.2规范
- 支持4个通道（2.5Gbps，D-PHY）
- 支持关断状态下的ULPS和LP电源状态和sub-mW
- 支持MIPI DSI双向LP模式
- 可编程和引脚可调接收器均衡和发射器边缘速率
- 可编程输出摆幅和预加重电平
- 工业温度范围：–40°C至85°C
- 完全无铅，完全符合RoHS指令
- 无卤无锑的“绿色”器件
- 28触点TQFN (ZH)、5.5mm x 3.5mm封装（无铅和绿色）
应用
- 笔记本电脑
- 固定外壳
- 平板电脑
- 相机

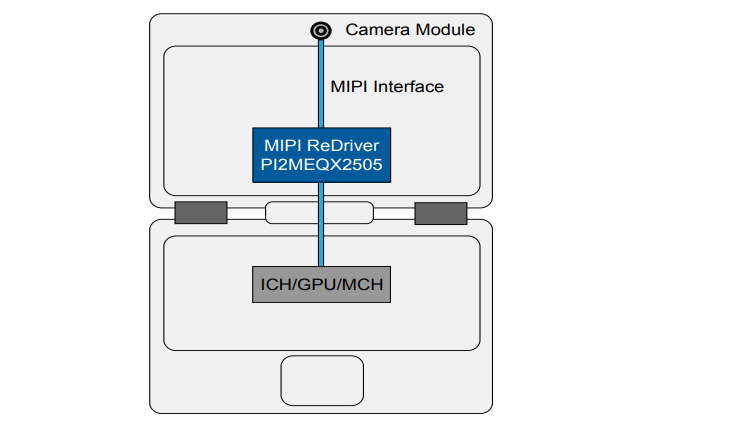

NB应用中的MIPI转接驱动器
框图
发布日期: 2022-06-29
| 更新日期: 2022-10-13
