Diodes Incorporated PI3A27518高带宽多路复用器/解复用器
Diodes Incorporated PI3A27518高带宽多路复用器/解复用器是一款6通道器件。该器件具有1.65V至3.6V的宽工作温度范围 (VDD)，3.3V时5Ω低导通电阻，-40°C至85°C的温度范围以及非常低的功耗。这款PI3A27518器件具有380MHz信号传输带宽、轨到轨信号范围、-60dB串扰抑制（可降低10MHz时的信号失真）以及先断后合开关等功能。该器件用于SD-SDIO和MMC双端口多路复用器、四串行外设接口 (qSPI) 双端口多路复用器以及音频/视频信号路由等应用。
特性
- 低传播延迟
- 适用于总线和模拟应用的CMOS技术
- 6通道多路复用器/解复用器
- 轨到轨信号范围
- 先断后合开关
- 无铅，符合RoHS指令
- 2.5kV (HBM) ESD保护
- 尺寸：4mm x 4mm
规范
- 低导通电阻：5Ω（3.3V时典型值）
- 380MHz信号传输带宽
- 宽VDD范围：1.65V至3.6V
- 高关断隔离： -66dB（10MHz时）
- -60dB串扰抑制，可在10MHz时降低信号失真
- 温度范围：-40°C至85°C
应用
- SD-SDIO和MMC双端口多路复用器
- qSPI双端口多路复用器
- 音频和视频信号路由

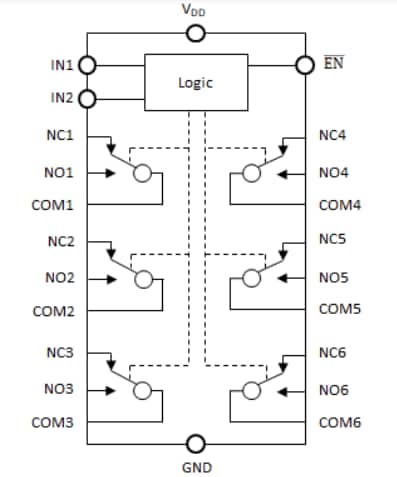

框图
发布日期: 2021-06-29
| 更新日期: 2022-03-11
