Diodes Incorporated PI3CH480多路复用器/解复用器开关
Diodes Incorporated PI3CH480多路复用器/解复用器开关是4通道2:1多路复用器/解复用器，具有三态输出和500MHz的高信号传输带宽。这些开关具有非零传播、超摆幅开关和热插拔功能。PI3CH480多路复用器/解复用器开关具有8kV ESD保护功能。这些开关的工作温度范围为-40°C至85°C。PI3CH480多路复用器/解复用器开关具有-0.5V至4.6V的电源电压至接地电位。这些开关具有120mA直流输出电流和0.5W功率耗散。PI3CH480多路复用器/解复用器开关非常适合用于台式电脑、工业电脑、医疗器械、显示器、STB、平板电脑和电视。
特性
- 近零传播延迟
- 高信号传输带宽
- 超摆幅开关
- 支持热插拔
- 不含卤素和锑
- 封装：
- 16引脚、173-mil宽体塑料TSSOP (L)
- 16引脚、150-mil宽体塑料QSOP (Q)
- 16引脚UQFN3×3-16 (ZHD)
规范
- 超摆幅开关：
- 采用3.3V电源供电，可实现0V至5V开关
- 采用2.5V电源供电，可实现0V至3.3V开关
- 1.8V、2.5V和3.3V电源电压
- 在电源处于OFF/ON状态下，具有5V I/O容差
- 8kV ESD保护
- 高信号传输带宽 (500MHz)
- 导通电阻：5Ω
- >200mA的防闩锁能力
- 环境温度范围：-40°C至85°C
- 储存温度范围：-65°C至150°C
- 直流输出电流：120mA
- 功率耗散：0.5W
- 直流输入电压：-0.5V至6V
应用
- 台式电脑
- 工业电脑
- 医疗器械
- 显示器
- 机顶盒 (STB)
- 平板电脑
- 电视

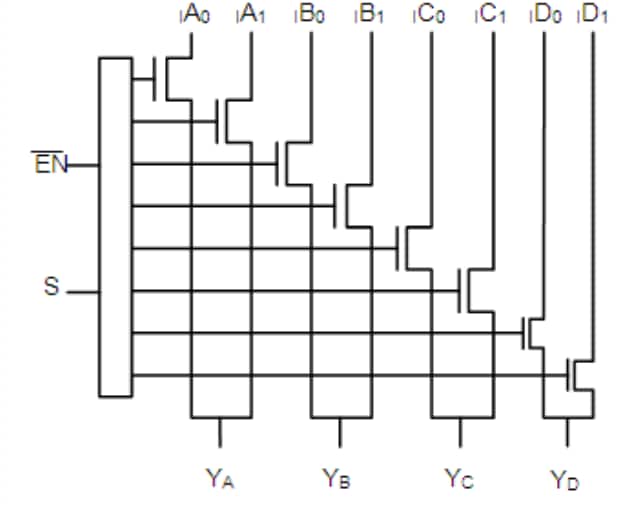

PI3CH480功能框图

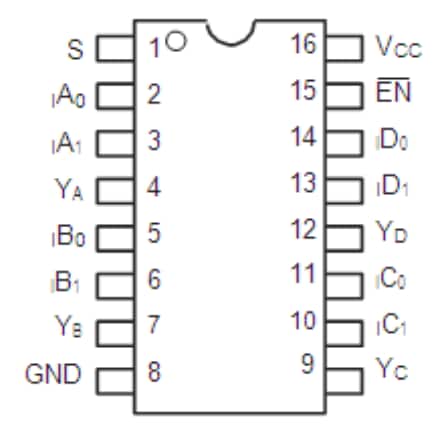

TSSOP和QSOP引脚配置

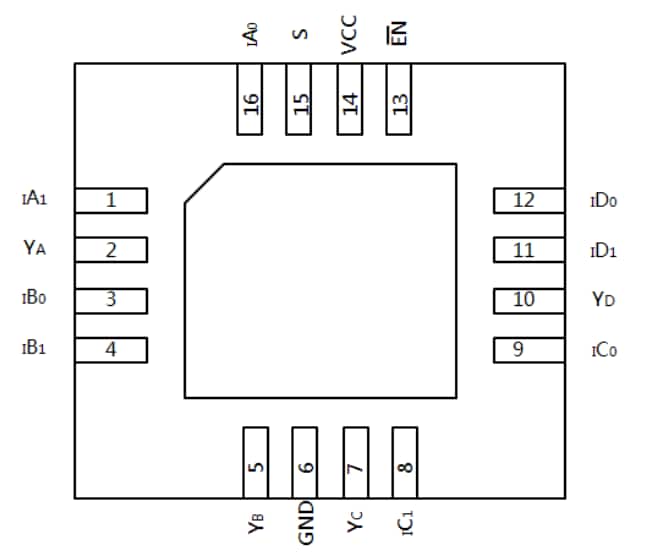

UQFN3x3-16引脚配置
