Diodes Incorporated PI4IOE5V6416RQ I/O扩展器

Diodes Incorporated PI4IOE5V6416RQ I/O扩展器是一款16位通用I/O扩展器，可通过I2C总线接口为大多数微控制器系列产品提供远程I/O扩展。当需要额外I/O时，该I/O扩展器可提供简单的解决方案，同时最大限度地减少互连。PI4IOE5V6416RQ I/O扩展器具有通过VDD(I2C_bus) 提供的双向电压电平转换，而VDD(I2C_bus) 应连接到外部SCL/SDA线路的VDD。该I/O扩展器具有开漏中断INT输出引脚，当GPIO端口的输入状态从输入状态默认寄存器值变化时，该引脚变为低电平。PI4IOE5V6416RQ I/O扩展器还具有中断屏蔽功能，用户可从单独的GPIO端口屏蔽中断。该I/O扩展器支持 AEC-Q100（2级），完全无铅，符合RoHS指令。该I/O扩展器非常适合用于传感器、按钮、键盘和电池供电移动应用（用于连接）。

特性

  • 符合I2C总线快速和标准模式
  • 可编程推挽式/开漏式输出级
  • 可编程输出驱动强度和上拉/下拉电阻器
  • 上电复位所有寄存器内容至默认值
  • 低电平有效的开漏中断输出
  • 低电平有效reset输入，仅在寄存器内容保持不变时复位 I2C总线
  • 通过闩锁测试（超过100mA）
  • 支持AEC-Q100（2级）
  • 无铅
  • 符合RoHS指令
  • 不含卤素和锑

规范

  • 工作电源电压范围：1.65V至5.5V
  • 可实现以下电压之间的双向电压电平转换和GPIO扩展：
    • 8/2.5/3.3/5V SCL/SDA和1.8/2.5/3.3/5V端口
  • 低待机电流消耗：
    • 5μA典型值（5V VDD时）
    • VDD：1μA（3.3V时典型值）
  • 400kHz I2C总线接口

应用

  • 传感器
  • 按钮
  • 键盘
  • 电池供电移动应用，用于连接

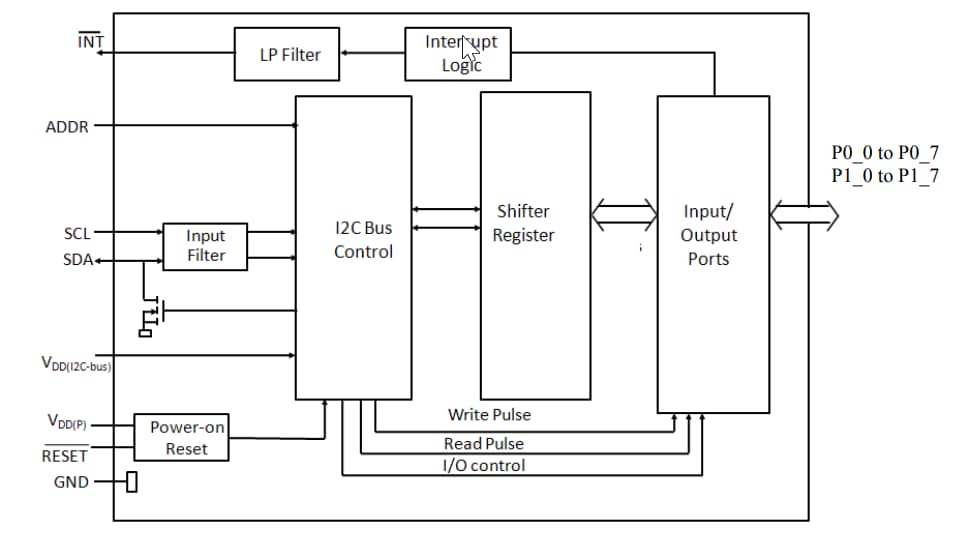

框图

框图 - Diodes Incorporated PI4IOE5V6416RQ I/O扩展器
