Diodes Incorporated PI5C3257多路复用器/解复用器开关
Diodes Incorporated PI5C3257多路复用器/解复用器开关是四通道2:1多路复用器/解复用器，具有三态输出引脚分配，功能与PI74FCT257T、74F257和74ALS/AS/LS257兼容。这些开关具有近零传播延迟和5Ω的低导通电阻。PI5C3257多路复用器/解复用器开关与74系列257逻辑器件引脚兼容。这些开关具有120mA直流输出电流和0.5W功率耗散。PI5C3257多路复用器/解复用器开关可在-40°C至85°C的环境温度范围内工作。这些开关具有-0.5V至7V的输入和输出电源电压至接地电位。PI5C3257多路复用器/解复用器开关非常适合用于台式电脑、工业电脑、医疗器械、显示器、STB、平板电脑和电视。
特性
- 近零传播延迟
- 超低静态电流
- 低导通电阻
- 与PI74FCT257T、74F257和74ALS/AS/LS257兼容
- 与74系列257逻辑器件引脚兼容
- 封装：
- 16引脚QSOP (Q)
- 16引脚TSSOP (L)
- 16引脚UQFN (ZHD)
规范
- 低静态电流：0.2μA
- 导通电阻：5Ω
- 环境温度范围：-40°C至85°C
- 储存温度范围：-65°C至150°C
- 直流输出电流：120mA
- 功率耗散：0.5W
- 电源电压范围：-0.5V至7V
应用
- 台式电脑
- 工业电脑
- 医疗器械
- 显示器
- 机顶盒 (STB)
- 平板电脑
- 电视

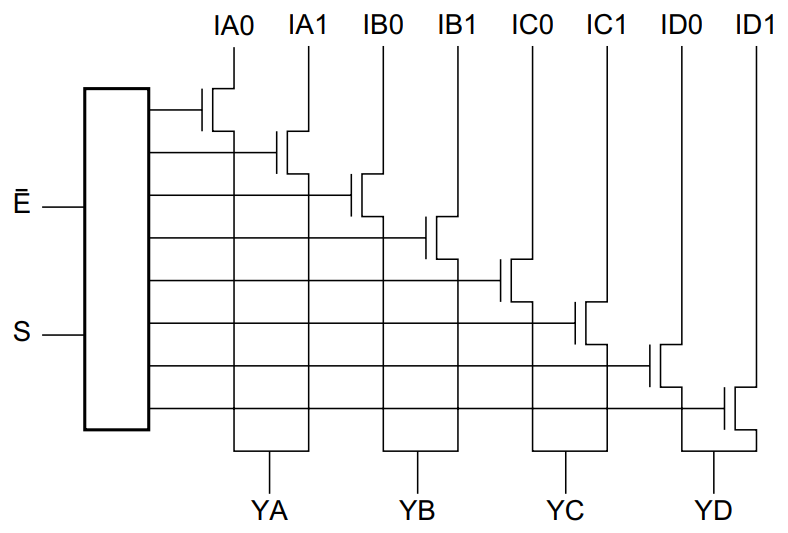

PI5C3257功能框图

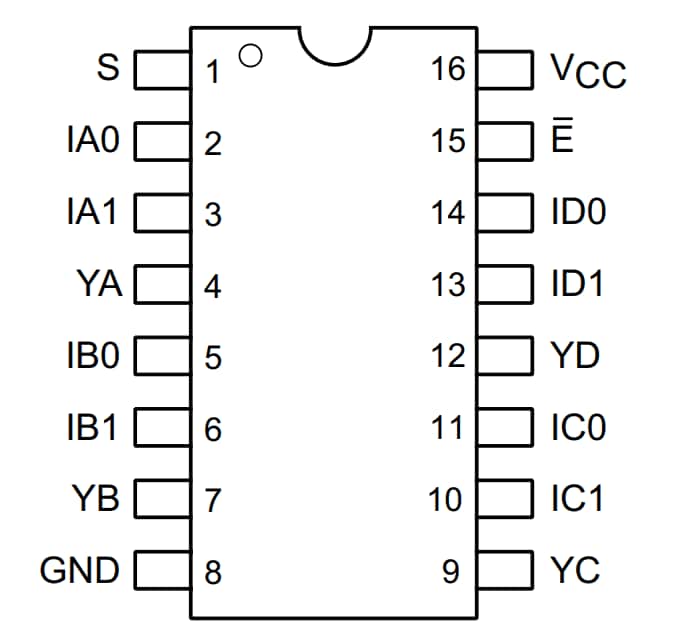

16引脚QSOP和16引脚TSSOP配置

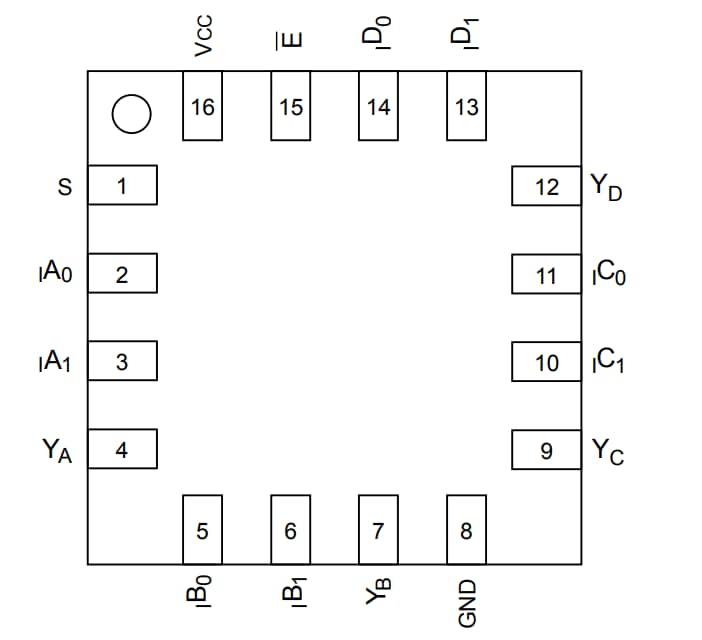

16引脚UQFN配置
