Diodes Incorporated PI6LC58S1101 HiFlex™时钟发生器
Diodes Incorporated PI6LC58S1101 HiFlex ™ 时钟发生器是一款超低抖动时钟发生器，设计用于需要极低相位噪声的应用。 此时钟发生器采用专有的基于LC VCO的PLL设计，可实现常用网络时钟频率的最佳组合。此技术还有助于实现低相位噪声性能和高电源噪声抑制。PI6LC58S1101时钟发生器具有四个输出组，可根据控制引脚独立配置为不同频率和不同输出信号类型。此时钟发生器具有25MHz/50MHz晶体/CMOS输入、25MHz/50MHz差分输入、四个具有可选输出信号的输出组，以及超低RMS相位抖动。
特性
- 3.3 V 电源电压
- 晶振/CMOS输入：25MHz/50MHz
- 差分输入：25MHz/50MHz
- 可选输出频率
- 四个具有可选输出信号的输出组（LVPECL或LVDS）
- 超低RMS相位抖动：0.08ps（典型值）和156.25MHz（10kHz至20MHz）
- 出色的相位噪声：-145dBc/Hz、156.25MHz（100kHz时）
- - 55dBc电源噪声抑制
- 支持工业温度范围：-40°C至85°C
- 无铅，完全符合RoHS指令
- 64引线9mm × 9mm TQFN封装

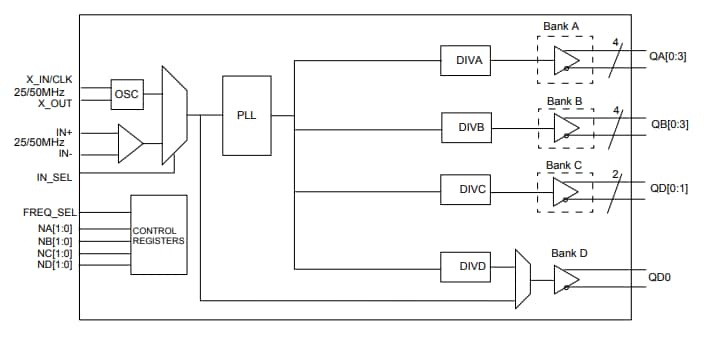

框图

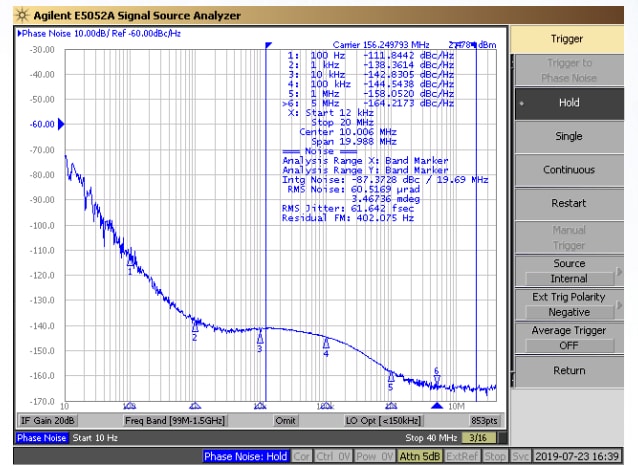

相位噪声图 (156.25 MHz LVPECL)
