Diodes Incorporated AP61040/AP61041同步降压转换器

Diodes Inc.的AP61040/AP61041同步降压转换器是低电流同步降压转换器，提供高效率、优异的瞬态响应和高DC输出精度。AP61040/AP61041的超低IQ使其非常适合用于健身可穿戴设备、健康监测、BLUETOOTH®和其他手持设备等应用。AP61040/AP61041稳压器经过优化，可与2.2µH和10µF输出电容器配合使用。这些设备提供至少400mA的输出电流，并在2.15V至5.5V的输入电压范围内工作。

恒定通态时间控制方案可处理宽输入/输出电压比，并通过极低的外部元器件数量提供卓越的线路/负载瞬态响应性能。该方案还可在降压模式和100%占空因数模式之间实现无缝切换。AP61040提供三种可编程输出电压，可通过单个选择引脚在0.6V至3.3V范围内选择。AP61041提供两个VSEL引脚，可编程反馈电压范围为0.6V至1.8V。Diodes Inc. AP61040/AP61041还具有欠压锁定 (UVLO)、过热保护 (OTP) 和过电流保护 (OCP)，以保护电路。每台设备均采用小型1.17mm x 0.77mm、6焊球WLCSP封装。

特性

  • AP61040 的产品评估板
    • 输出电压范围：0.6 V至5.5 V
    • 可选电压：0.6V、2.5V和3.3V
    • 静态电流为930nA，以最大化轻负载效率
    • 通过EN可编程工作模式
    • 脉冲宽度调制不受输出负载影响
  • AP61041 的产品评估板
    • 提供预选输出电压以减少元器件数量
    • 1.7µA（最大2.5µA）IQ，最大限度地提高轻负载效率
  • 一般特性
    • VIN：2.15V至5.5V
    • 400mA连续输出电流，效率高达95%
    • 切换频率：1.1MHz
    • 脉冲频率调制
    • 过电流、短路、过热和欠压锁定完全受保护
    • 无铅，符合 RoHS 标准
    • 无卤素无锑的绿色设备

应用

  • 可穿戴设备
  • 健身追踪器
  • 智能手表
  • 健康监视器
  • 蓝牙低功耗设备
  • 超低功耗应用
  • 能量采集

其他资源

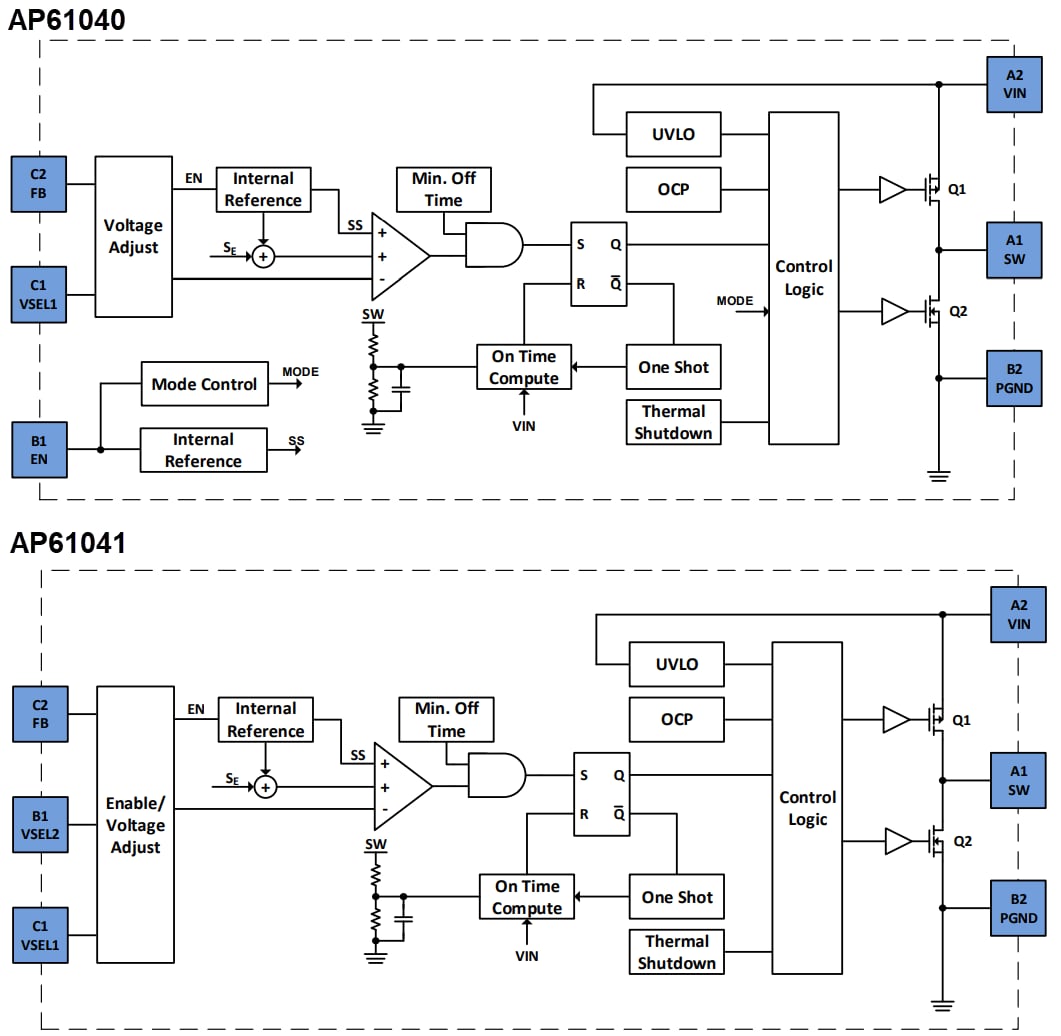

框图

框图 - Diodes Incorporated AP61040/AP61041同步降压转换器
发布日期: 2025-10-06 | 更新日期: 2026-01-13
