Diodes Incorporated PI3EQX32914 32Gbps 4通道PCIe® 5.0 ReDriver™
Diodes Inc. PI3EQX32914 32Gbps 4通道PCIe® 5.0 ReDriver™提供可编程均衡、平坦增益I2C控制、摆幅线性度；同时，通过减少符号间干扰，优化各种物理介质上的性能。该ReDriver支持四路100Ω差分CML数据输入/输出，可用于协议ASIC与交换结构之间的连接，通过电缆传输，或用于在用户平台上延长信号至其他远端数据通路。
集成均衡电路可在信号进入ReDriver之前灵活优化信号完整性。每个通道均配备输出静音功能和低电平输入信号检测功能，且两者完全独立运行。通道的输入信号电平决定输出是否有效。Diodes Inc. PI3EQX32914具备自适应电源管理功能，可最大限度延长功耗敏感型消费电子设备的电池续航时间。
特性
- 带线性均衡器的32 Gbps串行链路
- 四个差分通道，支持x2链路PCIe Gen 1/Gen 2/Gen 3/Gen 4/Gen 5应用
- 四个差分通道，支持x2链路SAS4标准
- 每通道可独立调整接收均衡、零点设置、输出摆幅及平坦增益
- 每通道活动检测器，输入终端可选，支持50Ω至VCC 或200KΩ接VbiasRX
- 上电时每通道输出终端检测器，输出终端可选，支持50Ω至VCC 、3KΩ至VbiasTX，以及高阻抗状态
- 速率和编码不可知
- 对链路训练、OOB和空闲状态透明
- 单端模式接收器检测，适用于PCIe应用
- PRSNT#功率控制，适用于PCIe现代待机模式
- 3.3V±0.3V单电源供电
- 引脚带控制
- 输入阈值检测
- 在16GHz、1000mVpp输出摆幅条件下，每通道典型功耗为250mW
- 支持I2C主从模式
- 环境工作温度范围：-40 °C至+85 °C
- 31引脚W-LGA6127-31（FLA）封装（无铅环保型）
- 无铅，完全符合RoHS指令
- 绿色环保器件，不含卤素和锑
应用
- 工作站
- 服务器
- 电脑
- 组网

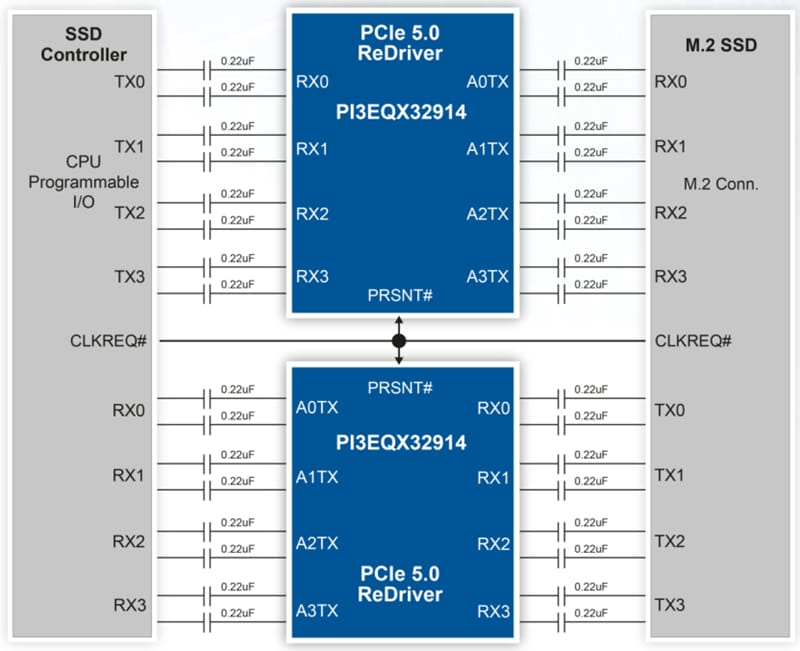

典型应用
