Diodes Incorporated PI3HDX12311和PI3HDX6311混合式ReDriver™
Diodes Inc. PI3HDX12311和PI3HDX6311混合式ReDrivers™均为3.3V四通道混合式ReDriver。PI3HDX12311支持高达12Gbps的HDMI 2.1固定速率链路 (FRL) 以及高达6Gbps的最小化传输差分信号 (TMDS)；PI3HDX6311支持高达6Gbps的HDMI 2.0 TMDS。两者均向后兼容HDMI 1.4。对于HDMI 1.4应用，两者均可配置为限幅ReDriver，其中ReDriver差分输出摆幅由摆幅设置决定，从而确保插座符合HDMI规范要求。对于HDMI 2.0及HDMI 2.1应用，这些器件配置为线性ReDriver模式，其差分输出摆幅与接收信号强度成正比，从而实现传输线损耗补偿功能。链接训练信号时，线性ReDriver模式也具有固有透明传输特性。
Diodes Inc. PI3HDX12311和PI3HDX6311采用引脚strap模式控制，可用于设置工作模式、均衡参数、平坦增益、输出摆幅 (SW) 以及-1dB输出线性度摆幅 (N1SW)。这两款器件都支持双模式DisplayPort (DP++) 电平转换应用，用于HDMI TMDS输出信号。这两款器件的输入/输出信号支持交流耦合、直流耦合或混合模式，因而无需在数据通道中额外配置电平转换元件。PI3HDX12311和PI3HDX6311采用微型X1-QFN2845-32 (XEA32) 封装，PCB封装面积仅为2.85mm x 4.5mm，工作温度范围为-40ºC至+70ºC。
特性
- 支持高达6Gbps (PI3HDX6311)或高达12Gbps (PI3HDX12311)信号，通过引脚控制设置实现非阻塞线性ReDriver传输
- 符合HDMI 1.4/2.0/2.1 (PI3HDX12311)和DisplayPort双模V1.1 标准
- 在3GHz频率 (PI3HDX6311) 下，支持2.2dB至8.3dB的宽范围均衡调节，或者在6GHz频率 (PI3HDX12311) 下，支持5.6dB至12.7dB的宽范围均衡调节
- 混合再驱动模式，确保插座符合HDMI规范要求
- 透明链路培训、速率和编码 (PI3HDX6311)
- 可自动选择以下配置参数，实现功耗与SI的优化
- TX转换速度
- TX阻抗
- 预设EQ/SW/N1SW/FG
- 集成DDC监听器，用于HDMI FRL/TMDS及速率检测
- 支持无反向电流泄漏（Ioff）
- 远端接收器检测，适用于TX DC耦合模式
- 在最大输出摆幅下，典型功耗为726mW
- 3.3V±5%单电源供电
- 工作温度范围：-40°C至+70°C
- 微型32引脚X1QFN封装（无铅环保型），尺寸为2.85mmx4.5mm（间距0.4mm）
- 无铅，符合RoHS标准
- 绿色环保器件，不含卤素和锑
应用
- 台式电脑和笔记本电脑
- 游戏机
- 数字电视和商用显示面板
- 扩展坞和外设
- KVM和HDMI主动式线缆

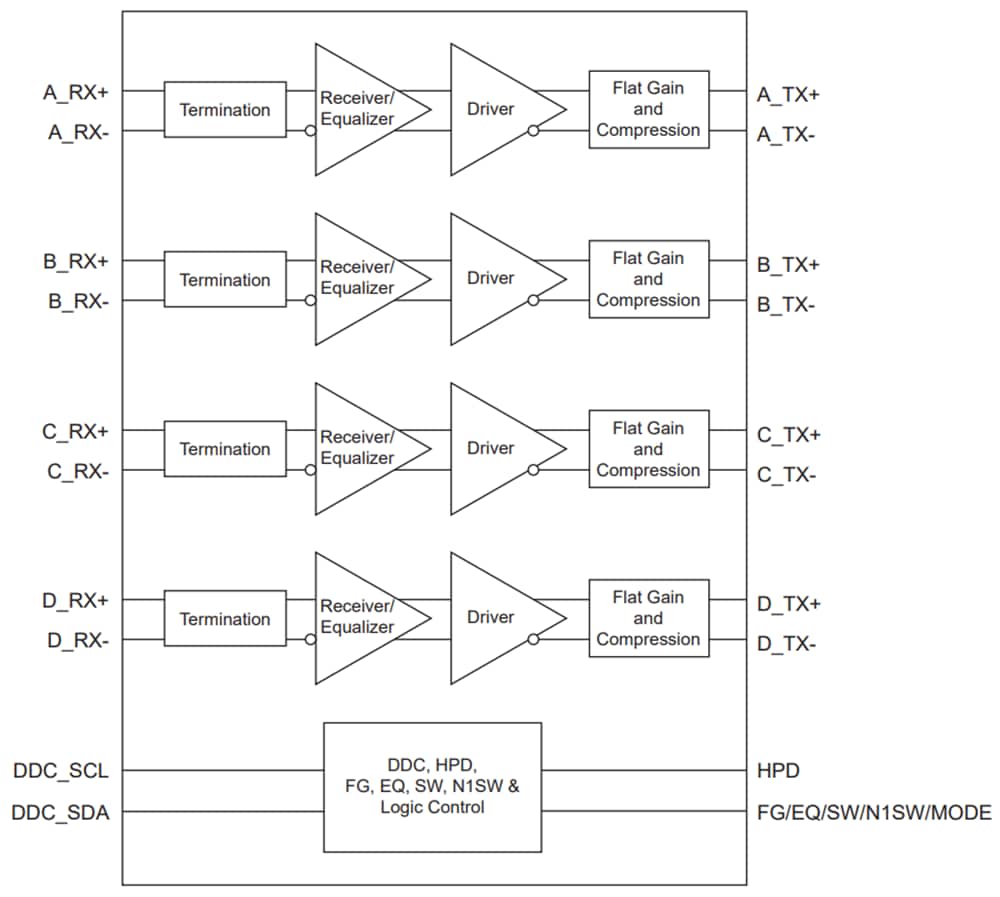

方框图
