Diodes Incorporated PI5USB216EQ USB 2.0信号调理器
Diodes Inc. PI5USB216EQ USB 2.0信号调节器旨在升压信号并插入预加重，以补偿调节器前后通道中的ISI（信号间干扰）。PI5USB216EQ采用一项正在申请专利的设计，能够在D+/D-上实现对称升压/预加重，从而保持稳定的共模。
PI5USB216EQ可用于USB主机或设备应用，远离USB PHY或连接器应用。根据信道条件，可以通过引脚或I2C 模式配置升压/预加重和接收器均衡电平。还检测并报告了设备连接和高速握手成功情况。
Diodes Inc. PI5USB216EQ与USB On-The-Go (OTG) 和电池充电1.2 (BC 1.2) 协议兼容。集成的BC 1.2电池充电控制器可通过控制引脚启用。
特性
- 符合AEC-Q100标准，适用于汽车应用，设备温度等级2（-40°C至+105°C）
- 宽电源电压范围：2.3 V至5.5 V
- 5.5V耐压USB端口
- 断开和关闭模式下的低功率
- 兼容USB2.0、OTG 2.0和BC 1.2
- 集成BC 1.2 CDP电池充电控制器
- 主机或设备无关
- 通过引脚模式或 I2C 模式编程升压/预加重电平和接收器均衡电平
- D+/D-上的对称升压/预加重以保持稳定的共模
- 设备连接和高速检测
- 支持长达5m的电缆长度
- 使用两个PI5USB216EQ支持长达10m的电缆长度
- ESD性能：2KV HBM，1KV CDM
- 12触点，X2QFN (XUA) 封装
- 无铅，符合 RoHS 标准
- 绿色器件，不含卤素和锑
- 适用于需要特定变更控制的汽车应用
- 符合AEC-Q100标准并具有PPAP功能，在通过IATF 16949认证的工厂中制造
应用
- 汽车信息娱乐与仪表板
- 汽车音响主机
- 活动电缆、电缆延长器和背板

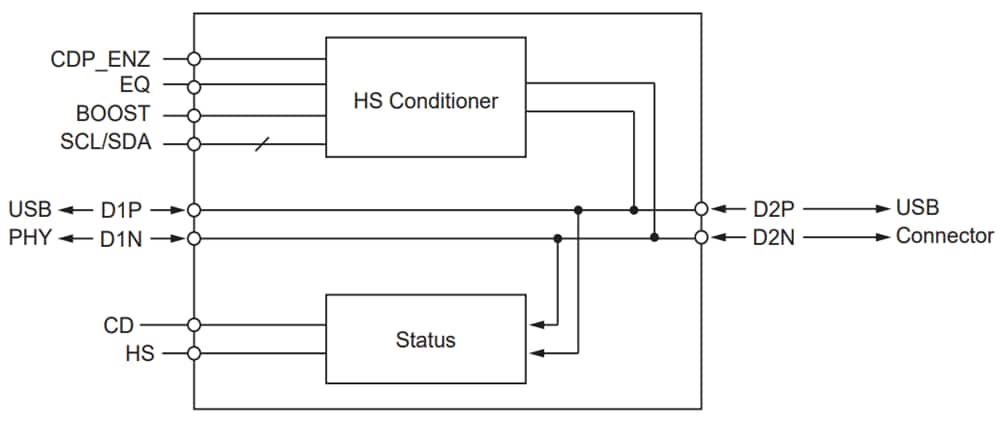

功能框图
