Diodes Incorporated PI3WVR13x12Z多路复用器/多路解复用器开关

Diodes Inc./Pericom PI3WVR13x12Z多路复用器/多路解复用器是多标准视频开关，具有宽电压范围。PI3WVR13x12Z开关支持新兴和专有标准、1.3/1.4 DisplayPort以及2.0 HDMI。这些开关可传输高速信号，峰间差值高达1.2V，共模电压范围为0V至3.4V。

PI3WVR13x12Z开关具有宽电压范围，支持直流耦合多标准运行。这些开关无需使用交流耦合电容器，可节省电路板空间，提高信号完整性，实现高密度PCB设计。这些开关具有四个高速通道，高速通道数据速率为8.1Gbps、带宽为-3dB，工作范围为3.3V VDD。PI3WVR13412Z开关采用42引脚TQFN (ZHE) 封装，PI3WVR13612Z开关采用52引脚TQFN (ZL) 封装。这些多路复用器或多路解复用器开关非常适合用于监视器、扩展坞、显卡、台式电脑和视频显示器。

特性

  • 兼容1.3/1.4 DisplayPort和2.0 HDMI电气标准
  • 4个高速通道
  • 1:2和2:1开关，支持RBR、HBR1、HBR2和HBR3
  • 8.1Gbps数据速率，用于高速通道
  • 支持DDC，HPD通道多路复用/多路解复用 (HDMI)
  • 支持720Mbps高速DP AUX @ DP
  • 高速通道-1.6dB插入损耗（4.05GHz时）
  • −3dB带宽
  • 高速通道-11dB回波损耗（4.05GHz时）
  • 高速通道-35dB低串扰（4.05GHz时）
  • 高速通道-20dB低关断隔离（4.05GHz时）
  • 工作范围：3.3V ±10% VDD
  • 1.5kV HBM ESD容限
  • 封装（无铅和绿色）：
    • PI3WVR13412Z 42引脚TQFN (ZHE)
    • PI3WVR13612Z 52引脚TQFN (ZL）

应用

  • 监视器
  • 扩展坞
  • 显卡
  • 一体机
  • 台式电脑
  • 视频显示器

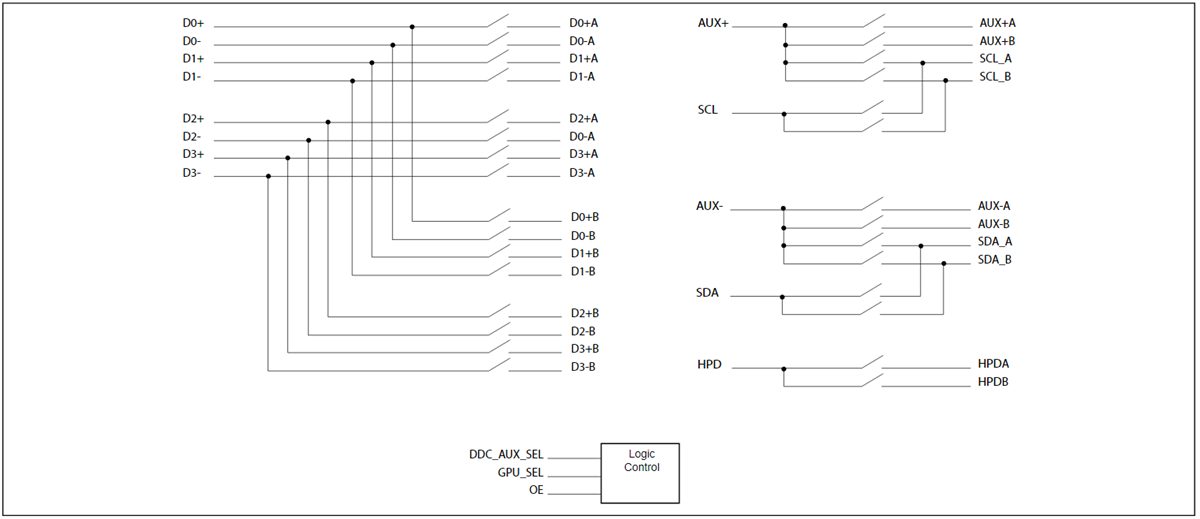

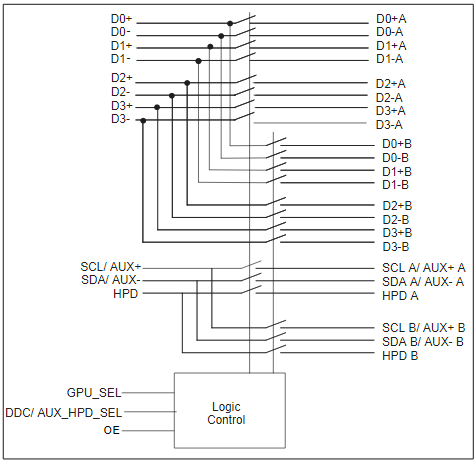

PI3WVR13412ZHEX和PI3WVR13612ZLEX框图

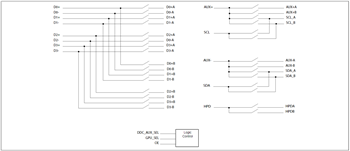

框图 - Diodes Incorporated PI3WVR13x12Z多路复用器/多路解复用器开关
框图 - Diodes Incorporated PI3WVR13x12Z多路复用器/多路解复用器开关
