Hirose Electric KP15组合式卡连接器
Hirose Electric KP15组合型卡式连接器的连接器高度为2mm，触点间距为2.54mm，并采用推拉或托盘弹出装置。KP15B卡采用用于nano SIM和microSD™卡的节省空间的组合插槽，而KP15TL则采用3合2混合设计提供针对nano SIM和microSD卡的多种使用模式。插槽设计可防止误插卡，防弯曲装置可避免触点损坏。Hirose Electric KP15连接器具有0.5A额定电流、10VAC额定电压和100mΩ最大接触电阻。
特性
- KP15B：节省空间的组合插槽，用于nano SIM卡和microSD卡（顶部插槽：microSD卡；底部插槽：nano SIM卡）
- KP15TL：3合2混合设计选项提供了多种使用模式
- 防误插卡设计
- 防弯曲装置可避免触点损坏
- 采用裸露触点设计，易于检查
- 用于microSD和nano SIM卡的卡检测开关
- 推拉式或托盘弹出装置
- 触点镀金
- 表面贴装
- 无卤素
- 符合RoHS指令
规范
- 连接器高度：2mm
- 触点间距：2.54mm
- 额定电流：0.5A
- 额定电压：10VAC
- 耐压：500VAC，持续1分钟
- 接触电阻：100mΩ
- 插拔10,000次（针对microSD）
- 插拔5000次（针对nano SIM）
- 插拔3000次（针对3合2设计）
- 工作温度范围：-30°C至+85°C

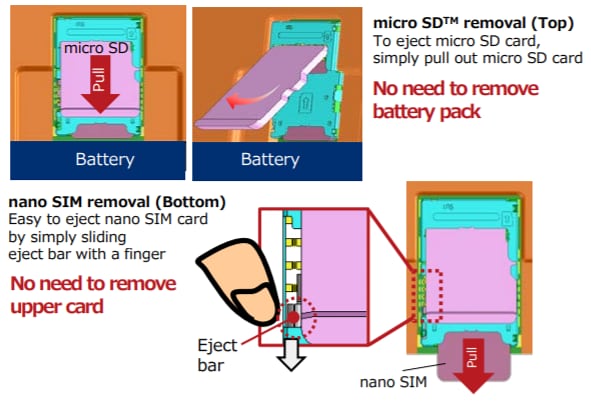

拔卡

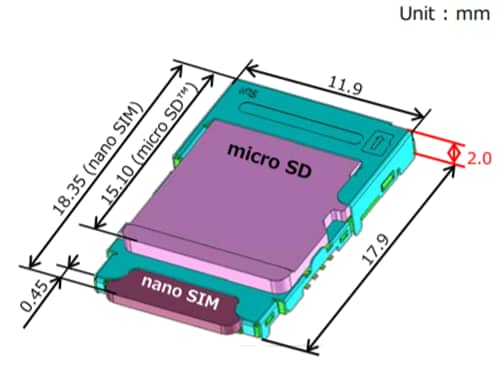

尺寸
