Hirose Electric MS-156C3 1.35mm超小型同轴开关

Hirose Electric MS-156C3 1.35mm超小型同轴开关是轻质 (0.014g)、薄型 (1.35mm) 开关，设计用于检测便携式终端中使用的高频电路。Hirose MS-156C3开关具有低插入损耗和宽频率范围。该器件具有从直流到11GHz的宽适用频率范围。该系列具有2W额定功率，工作温度范围为-40°C至+85°C。

特性

  • 低插入损耗
    • 最大值为0.15dB（直流至2.5GHz）
    • 最大值为0.2dB（2.5GHz至6GHz）
    • 最大值为0.4dB（6GHz至11GHz）
  • 节省空间的设计
    • 电路板占位：2.3mm x 2.3mm
  • 外形纤薄
    • 电路板上方1.35mm高
  • 轻便
    • 总重量：0.014g
  • 耐用性
    • 带有相应的插头，可插拔100次
  • 工作频率范围宽
    • 具有从直流到11GHz的宽适用频率范围
  • 采用自动设备放置电路板
    • 卷带封装
  • 无卤素、无铍

规范

  • 工作温度范围：-40°C至+85°C
  • 额定功率：2W
  • 频率范围
    • 直流至11GHz（未插接）
    • 直流至8GHz（采用MS-156-HRMJ-3插头插接）

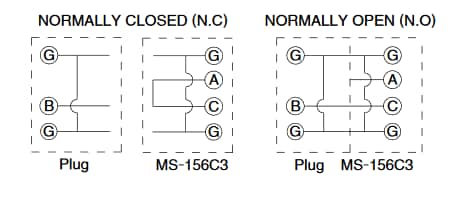

电路图

应用电路图 - Hirose Electric MS-156C3 1.35mm超小型同轴开关
