Infineon Technologies CY7113 EZ-PD™ PMG1-S3 MCU原型设计套件
英飞凌科技 CY7113 EZ-PD™ PMG1-S3 MCU原型设计套件是一款开发平台，用于设计可通过高压USB PD端口供电的产品。该产品还可能需要一个具有CAPSENSE™功能的微控制器，从而实现不同应用。CY7113 EZ-PD PMG1-S3 MCU原型设计套件支持USB PD 3.1协议，功耗高达140W（28V、5A）。该套件还支持两个基于自电容的CAPSENSE按钮和一个5段滑块。
特性
- 支持单端口USB PD 3.0灌电流角色 (UFP)
- USB总线供电运行
- 兼容ModusToolbox™软件中实施的示例项目
- 板载KitProg3编程和调试模块
- 功率处理能力：100W (20V/5A)
- 标准面包板兼容设计
- 采用卡扣式设计，可分离KitProg3和EZ-PD PMG1微控制器板
- 板载3.3V稳压器
- 可选10引脚标准SWD接口，用于MiniProg4或第三方编程器/调试器模块
- 固件控制的LED和用户按钮
- 两个基于自电容的CAPSENSE™按钮和一个5段滑块
- I/O排针

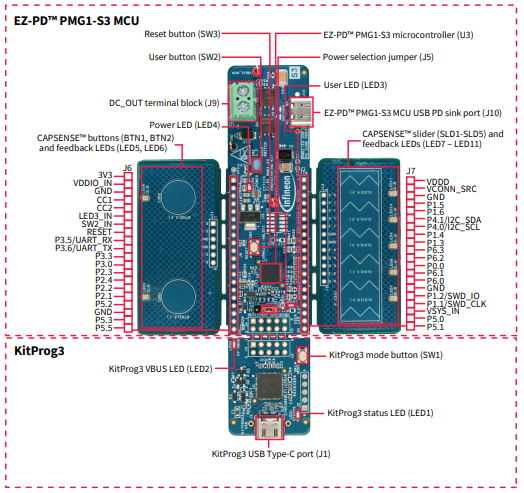

套件接线

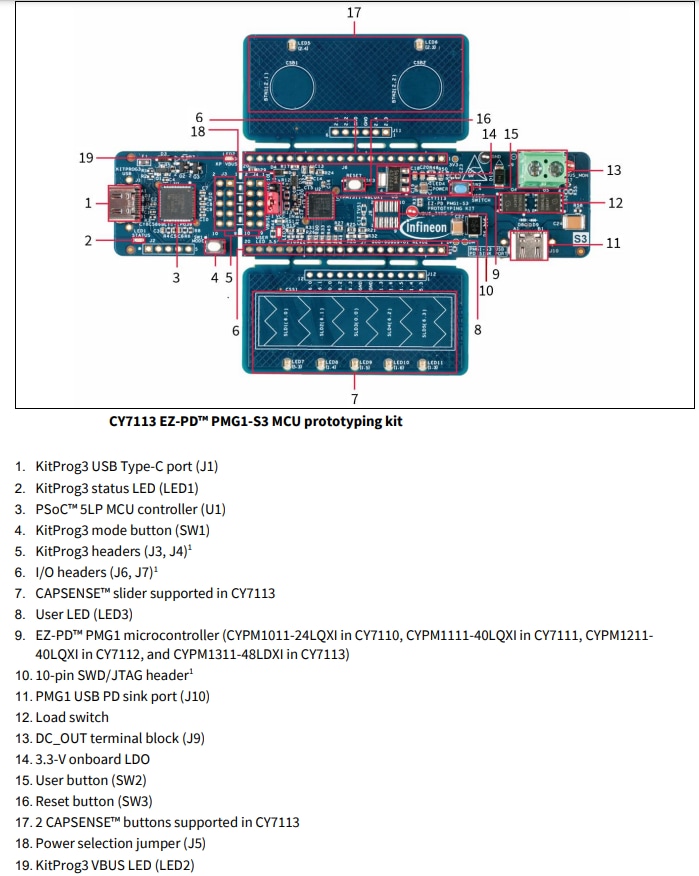

套件组件
相关产品
Infineon Technologies USB Type-C™ EZ-PD™ PMG1-S3
支持USB-PD 3.1扩展电源范围 (EPR) 的高压微控制器。
发布日期: 2022-04-13
| 更新日期: 2023-09-12
