Infineon Technologies 汽车PSOC™ 4000 S
英飞凌 汽车PSOC™ 4000S是符合AEC-Q100-标准的可编程嵌入式系统控制器，采用Arm® Cortex®-M0+ CPU和可扩展/可重配置的平台架构。该器件通过灵活自动布线资源，将可编程及可重新配置的模拟模块与数字模块相结合。PSOC 4000S产品系列是PSOC 4平台架构的成员。它将微控制器与标准通信和定时外设、同类最佳性能的电容式触摸感应系统（CAPSENSE™）、可编程通用连续时间和开关电容模拟块以及可编程连接性相结合。PSOC 4000S产品向上兼容PSOC 4平台的成员，以满足新兴应用和设计需求。
特性
- 符合 AEC-Q100
- 32 位 MCU 子系统
- 48MHz Arm Cortex-M0+ CPU
- 带读取加速器，闪存容量高达32KB
- 高达4 KB的SRAM
- 可编程模拟
- 电容感应模块提供单斜率10位ADC功能（所有GPIO引脚均支持ADC功能）
- 2 个电流 DAC (IDAC)，用于任何引脚上的通用或电容性传感应用
- 2 个低功耗比较器，可在深度睡眠低功耗模式下工作
- 可编程逻辑块允许对端口输入和输出执行布尔运算
- 低功耗1.71V至5.5V工作电压，深度睡眠模式下可运行模拟系统，数字系统电流为2.5µA
- 电容性传感
- 电容式Σ-Δ (CSD) 具有同类最佳的信噪比 (SNR) (>5:1) 和耐水性
- 英飞凌提供的软件元器件简化了电容式传感设计
- 自动硬件调整（智能传感算法）
- 两个独立的运行时可重新配置串行通信模块 (SCB)，具有可重新配置的I2C、SPI或UART功能
- 所有GPIO均具有LCD段驱动功能
- 定时和脉宽调制
- 五个16位定时器/计数器/脉宽调制器 (TCPWM) 模块
- 中心对齐、边缘和伪随机模式
- 基于比较器的致命信号触发，用于电机驱动和其他高可靠性数字逻辑应用
- 多达34个可编程GPIO引脚
- 24引脚QFN、28引脚SSOP和40引脚QFN
- 任何GPIO引脚都可以是CAPSENSE、模拟或数字信号
- 驱动模式、强度和压摆率均可编程设置
- PSOC™ Creator设计环境
- 集成开发环境 (IDE) 提供原理图设计输入和构建（具有模拟和数字自动路由）
- 所有固定功能和可编程外设的应用编程接口 (API) 元器件
- 输入原理图后，可使用基于ARM®的行业标准开发工具进行开发
- 温度范围
- A级：-40°C至+85°C
- E级：-40°C至+125°C
- S级：-40°C至+105°C
应用
- 用于信息娱乐/HVAC系统的PSOC
- HVAC
- 信息娱乐和导航
- 集成系统
- 内部HMI PSoC
- 内部HMI
- 自然HMI表面
- 汽车外部HMI PSoC
- 门锁/解锁
- 脚踢，徽章触摸
- 用于方向盘HMI的PSoC
- 按钮/滑块/TP
- 力感应/触觉
- 液位检测PSOC
- AdBlue
- 水和燃料质量
- 智能传感器、
- 用于乘客乘员和手动检测的PSOC
- POD
- HOD

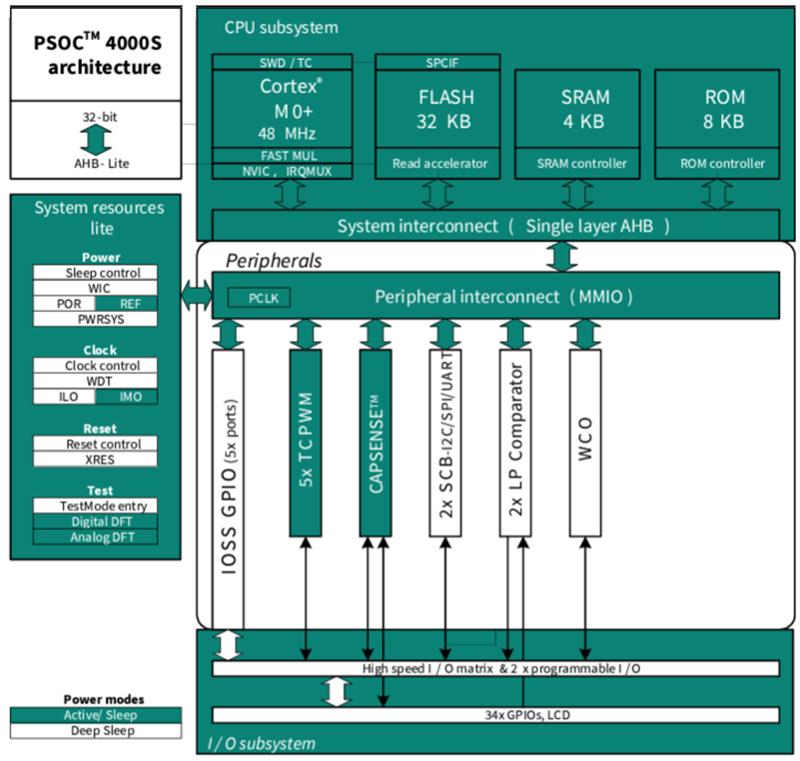

框图

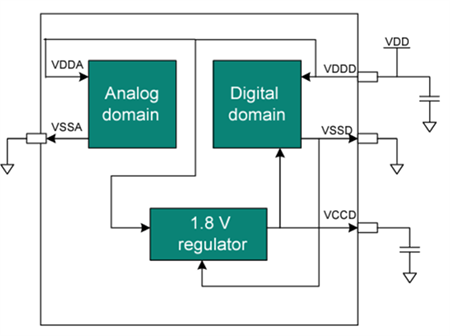

电源连接
