Infineon Technologies BGC100GN6天线中心器件
Infineon Technologies BGC100GN6天线中心器件是集成式双向耦合器IC，设计用于2G/3G/4G射频前端应用。这些器件采用双向耦合器，在0.6GHz至2.7GHz频率范围内的一个或多个频带内工作。耦合输出包含一个用于5GHz ISM阻塞抑制的低通滤波器，并具有低插入损耗和高方向性。
使用GPIO引脚控制 耦合器，该 器件采用高容量RF-CMOS技术，无需额外的外部电源阻断或射频去耦电容。该器件采用小尺寸 封装，仅为1.1mm x 0.7mm2，最大高度为0.4mm。
特性
- RF CMOS中完全集成的耦合器
- 双向耦合器
- 适用于反馈接收器，实现闭环功率控制 和天线调谐
- 频率范围宽：0.6GHz至2.7GHz
- 设计用于低插入损耗和高方向性
- 集成式低通滤波器，用于5GHz WiFi干扰器抑制
- GPIO控制
- 小外形尺寸：1.1mm x 0.7mm
- 符合RoHS指令和WEEE标准的封装
- 根据JEDEC47/20/22的 相关测试，符合工业应用要求
- 紧凑型定向耦合器，用于蜂窝射频前端{ 应用
- 针对功率调节和闭环天线 调谐进行优化
- 通过 耦合路径中集成的Wi-Fi滤波器解决Wi-Fi和蜂窝共存难题
- 与 标准SMT系列兼容
应用
- 移动设备，采用
- GSM
- WCDMA
- HSPA+
- FDD-LTE
- TDLTE
- TD-SCDMA
- CDMA

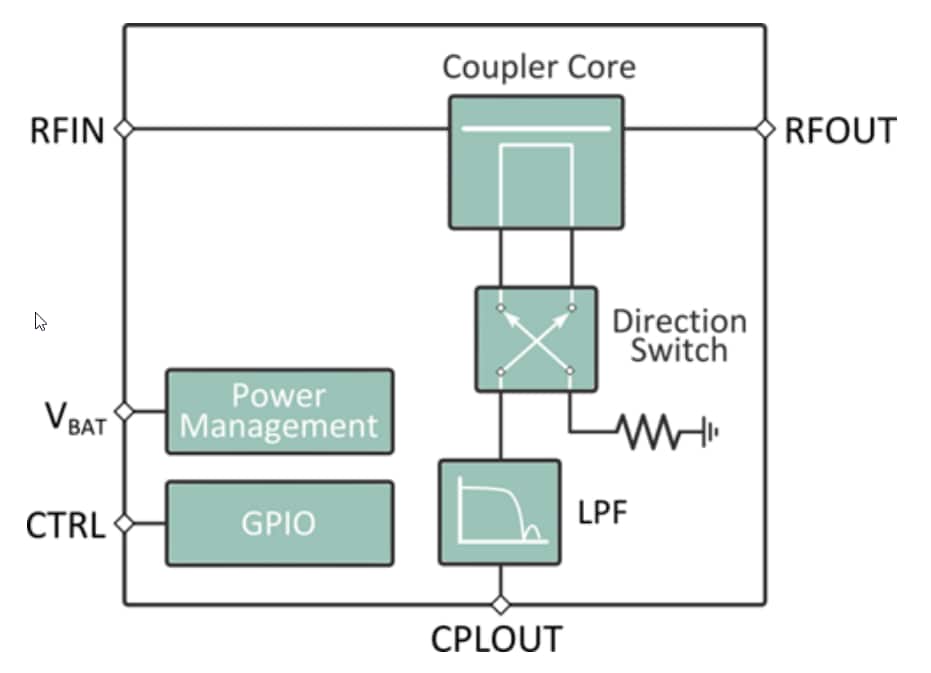

框图
发布日期: 2018-05-21
| 更新日期: 2022-08-08
