Infineon Technologies BTS452R和BTS462T智能高侧电源开关
英飞凌科技BTS452R和BTS462T智能高侧电源开关是N沟道垂直功率FET，带电荷泵。BTS452R和BTS462T开关具有接地参考CMOS兼容输入，并单片集成智能SIPMOS®技术。英飞凌BTS452R和BTS462T智能高侧电源开关具有诸多嵌入式保护功能。
特性
- 过载保护
- 电流限幅
- 短路保护
- 带重启功能的热关断
- 过压保护（包括负载突降）
- 电感负载的快速去磁
- 电池反向保护，具有外部电阻器
- CMOS兼容输入
- GND失效和Vbb失效保护
- ESD - 保护
- 超低待机电流
- 开漏诊断输出，用于过热和短路保护 (BTS452R)
- 关断状态下的开路负载检测，带外部电阻器 (BTS452R)
- 绿色产品（符合RoHS指令）
应用
- 各类电阻、电感或电容性负载
- µC兼容电源开关，用于12V、24V和42V DC应用
- 替代机电继电器和分立电路
规范
- BTS452R
- 过电压保护：62V
- 工作电压范围：6V至52V
- 通态电阻：200mΩ
- 标称负载电流：1.8A
- BTS462T
- 过压保护：41V
- 工作电压范围：5V至34V
- 通态电阻：100mΩ
- 标称负载电流：3.5A

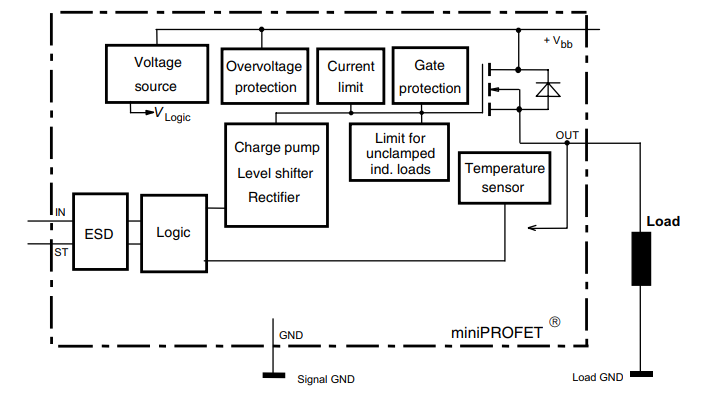

BTS452R框图
BTS462T框图
