Infineon Technologies BTS500101TAEx开关板
Infineon Technologies BTS500101TAEx开关板包括BTS50010-1TAE（一种超低欧姆智能高侧电源开关）。这些板具有1mΩ典型RDS (on) 、高达40A标称DC电流和高达250A耐浪涌能力。BTS500101TAEx板非常适合用在150cc或更小引擎、布线长达3米的两轮车马达启动器的固态继电器 (SSR) 中。这些板采用紧凑型44.5mm x 26.5mm D2PAK 7引脚封装。
特性
- 欠压关断（阈值为5V ± 0.5V）
- 通过导通内部MOSFET实现反向电池保护
- 接地 (GND) 损耗期间确保负载关断
- 过热保护和过流（短路）保护，带闭锁机制
- D2PAK 7引脚封装
- 尺寸：44.5mm x 26.5mm
- RDS(on)：1mΩ（典型值）
- 高达40A DC电流
- 高达250A的耐浪涌电流能力

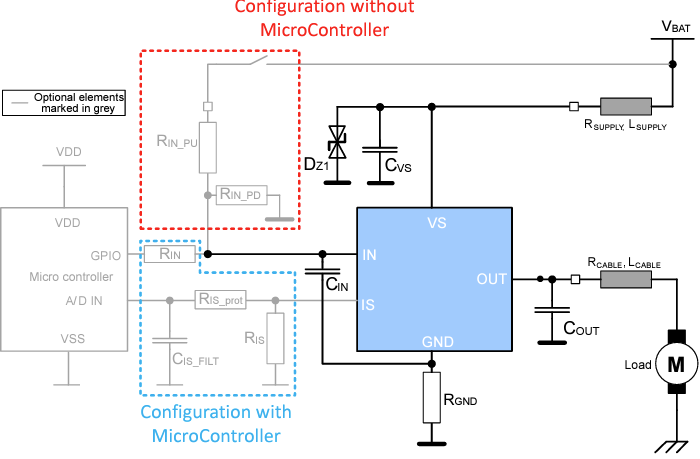

应用示意图

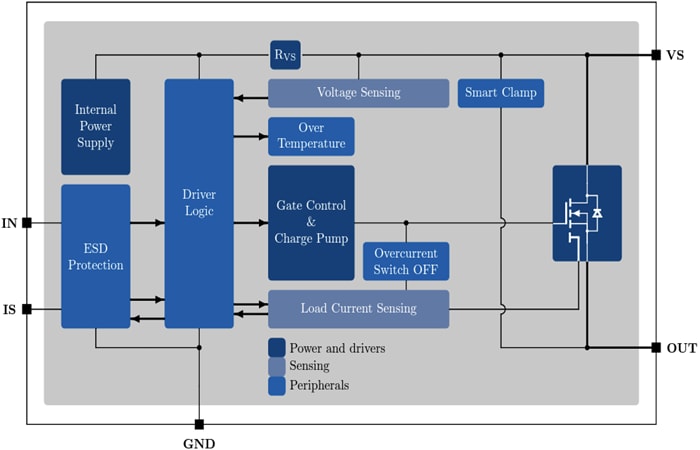

框图

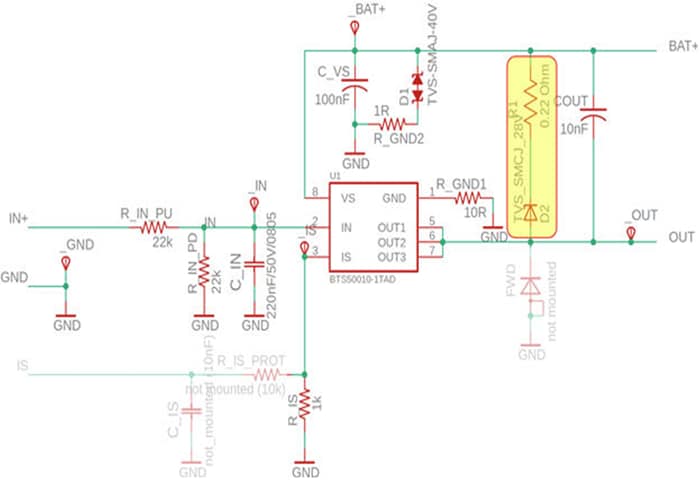

BTS50010-1TAE演示板原理图
