Infineon Technologies BTS70012-1ESP PROFET™+2子板
Infineon Technologies BTS70012-1ESP PROFET™+2子板是一款用于BTS70012-1ESP PROFET+ 2开关的评估平台。BTS70012-1ESP是一款符合AEC-Q100 1级标准的高侧开关，具有诊断和嵌入式保护功能。该器件具有ReverseON功能，可在反极性下实现低功耗，并在反向电流条件 (InverseON) 下切换接通功能。BTS70012-1ESP可用于替代机电继电器、保险丝和分立电路。该器件适合用于配电，以及驱动电热塞、加热负载、直流电机。
Infineon Technologies BTS70012-1ESP子板设计用于搭配PROFET+2 12V主板（不含）使用。PROFET+2子板和12V主板结合，形成模块化拾取贴装解决方案，能够驱动典型的汽车负载，用于应用设计。
必要设备
- PROFET+2 12V主板 (PROFETPLUS2MOTHBRDTOBO1)
- 两个电源轨（+13.5V和+3.3V/+5V）
- 数字电压表 和/或示波器
支持的设备
Infineon Technologies PROFET™+ 2保护型高侧电源开关
在PG-TSDSO-14裸露焊盘封装中集成了先进的诊断和保护特性。

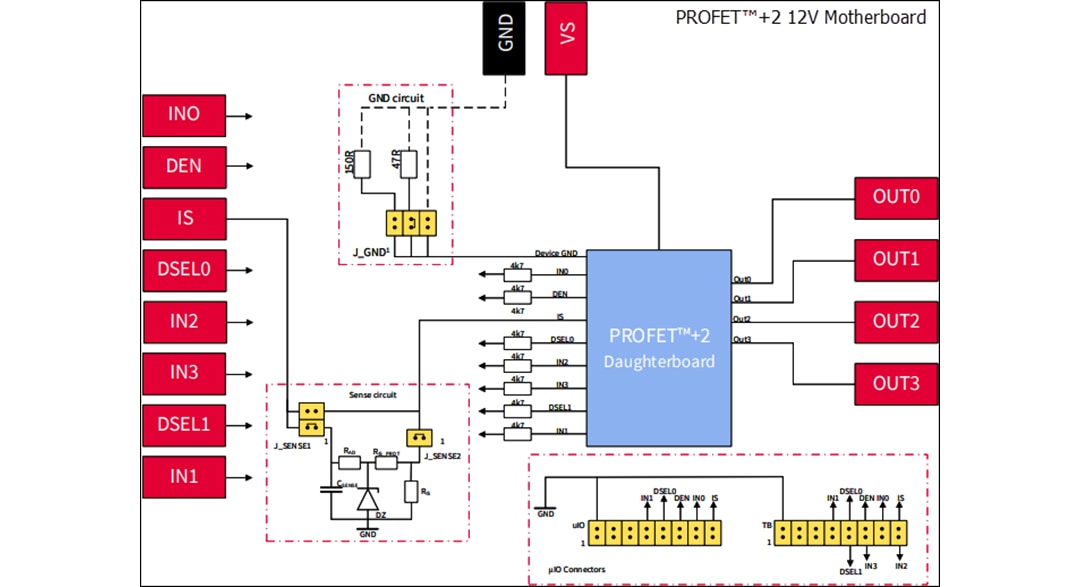

框图
发布日期: 2022-01-18
| 更新日期: 2022-03-11
