Infineon Technologies CY4533 EZ-PD™ BCR评估套件
英飞凌科技 CY4533 EZ-PD™ BCR评估套件 是采用USB Type-C™连接器替代圆柱形/电源输入连接器的评估平台。英飞凌科技 CY4533支持系统由任何符合USB Type-C标准的适配器供电。英飞凌CYPD3177 EZ-PD BCR器件（包含在CY4533评估套件中）适合用于提供5V电压（高达3A）的USB Type-C接收器或USB Type-C充电器，或在5V、9V、12V、15V或20V时支持USB-PD的USB Type-C充电器。CY4533 EZ-PD BCR套件配有预编程固件，详见CYPD3177器件数据手册。CYPD3177器件支持USB-PD（供电）协议。
特性
- 关键元器件
- CYPD3177-24LQXQ EZ-PD™ BCR - USB Type-C端口控制器
- ESD131-B1-W0201 13V钳位电压3.5A (8/20µs) Ipp TVS二极管表面贴装WLL-2-3
- BAT60A硅肖特基二极管10V 3A SOD323-2
- IRF9358 MOSFET 2P-CH 30V 9.2A 8SOIC
- BSL308PE MOSFET 2P-CH 30V 2A 6TSOP
- 支持USB Type-C和USB-PD
- 仅限UFP，具有可配置RD和RD-DB
- 集成模拟块
- 30V耐压稳压器
- VBUS对CC短路保护
- 片上过压保护 (OVP)
- 24引脚QFN封装
- 支持扩展工业温度范围（–40°C至+105°C）
应用
- 智能扬声器
- 消费电子设备
- 电动工具
- 可穿戴设备
- 个人护理产品
USB EZ-PD实用程序
EZ-PD配置实用程序是基于GUI的Microsoft Windows应用程序，由英飞凌开发用于指导用户对EZ-PD器件进行配置和编程。
板载
Infineon Technologies EZ-PD™ BCR USB Type-C端口控制器
用于采用传统圆柱式连接器（高达100W）的电子设备。
Infineon Technologies BFPx4 RF Transistors
Provides designer the best possible performance, superior flexibility and price/performance ratio.
Infineon Technologies 小信号功率 MOSFET
提供各种封装和配置，以满足多种设计需求。

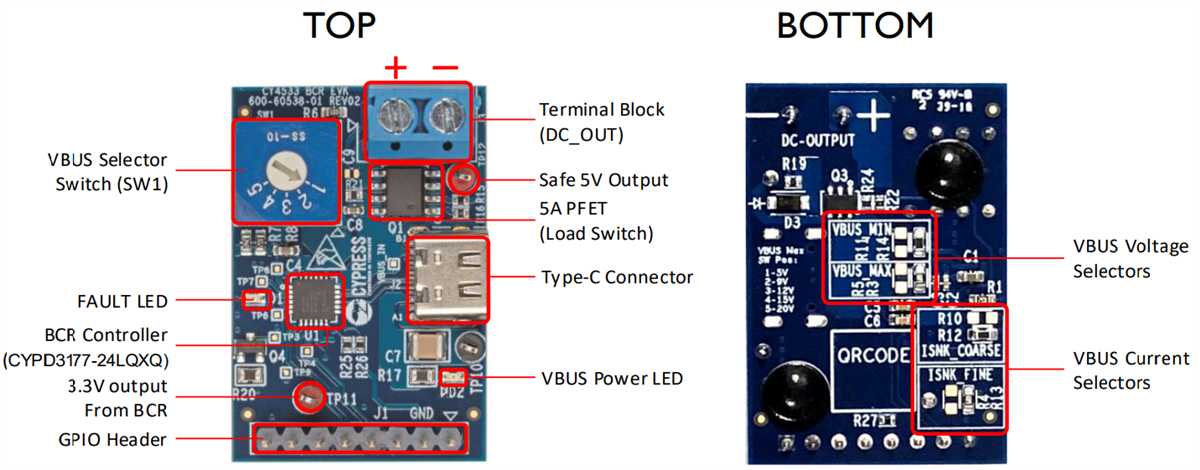

板布局

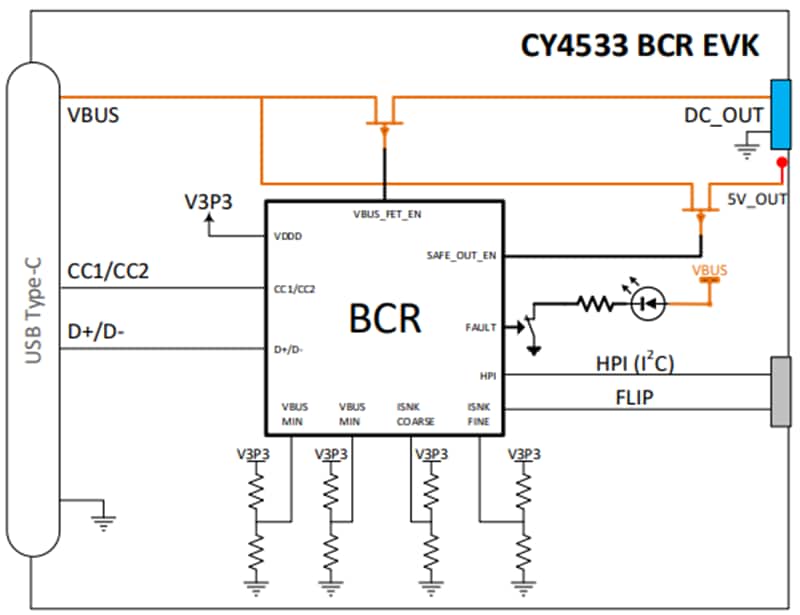

框图

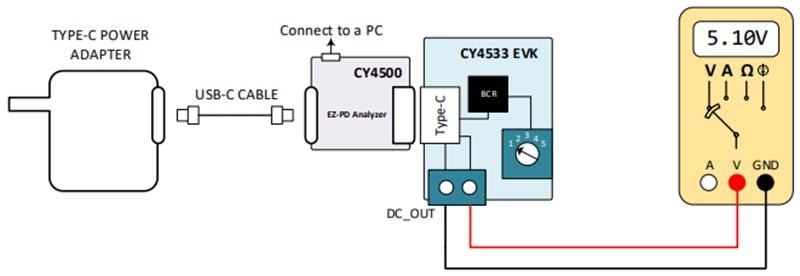

测试设置
