Infineon Technologies CYUSB301x EZ-USB™ SX3控制器
英飞凌科技CYUSB301x EZ-USB™ SX3控制器是可配置的超高速外设控制器，集成各种灵活功能。CYUSB301x SX3具有完全可配置的并行接口（通用可配置接口），可连接支持从FIFO或视频接口的任何ASIC、ISP、图像传感器或FPGA。
英飞凌CYUSB301x EZ-USB SX3控制器集成了USB 3.2 Gen 1和USB 2.0物理层 (PHY) 以及32位ARM926EJ-S微处理器，用于强大的数据处理和构建定制应用。该架构实现从通用可配置接口到USB接口的375MBps数据传输。
特性
- 通用串行总线 (USB) 集成
- USB 3.2、Gen 1和USB 2.0外设符合USB 3.2规范1.0版
- 5Gbps超高速PHY，符合USB 3.2 Gen 1
- 3个物理端点
- 支持UVC、UAC和USB供应商类协议
- 通用可配置接口
- 支持高达100MHz
- 8位、16位、24位和32位数据总线
- 支持从FIFO、并行相机接口
- 32位CPU
- ARM926EJ内核，工作频率为200MHz
- 512KB嵌入式SRAM
- 与以下外设的其他连接
- SPI启动闪存
- 100kHz/400kHz/1MHz I2C从器件
- 可选时钟输入频率
- 19.2MHz、26MHz、38.4MHz和52MHz
- 19.2MHz晶体输入支持
- 内核睡眠模式下超低功耗
- VBATT启用时小于60µA，VBATT关闭时小于20µA
- 用于内核和I/O的独立电源域
- 1.2V内核运行
- 1.8V至3.3V SPI工作电压
- I2C工作电压：1.2V至3.3V
- 121焊球、10mm x 10mm、0.8mm脚距无铅球栅阵列 (BGA)
- EZ-USB SX3配置实用程序，用于配置SX3
- 在Windows、macOS、Linux上工作
- 图像传感器、HDMI接收器和数据应用的示例配置
- 支持SX3的编程并配置FPGA
- 支持将FPGA配置与SX3配置合并，并存储在单个SPI闪存中
- 可提供SX3开发套件，用于快速原型设计
- Cypress设计合作伙伴提供第三方HDMI至USB3采集卡套件
应用
- USB网络摄像头
- 文档摄像头
- 视频会议系统
- USB转低压差分信号 (LVDS) 摄像头接口板
- HDMI USB视频采集卡
- SDI USB视频采集卡
- 测试与测量设备
- 监控摄像头
- 医疗成像设备
- 工业摄像头
- USB逻辑分析仪
- USB示波器
- USB数据记录仪
- USB数据采集系统
- USB飞行时间 (TOF) 摄像头
相关套件
Infineon Technologies CYUSB3KIT-004 EZ-USB™ SX3 SuperSpeed学习套件
SX3 SuperSpeed USB控制器的演示和开发平台。

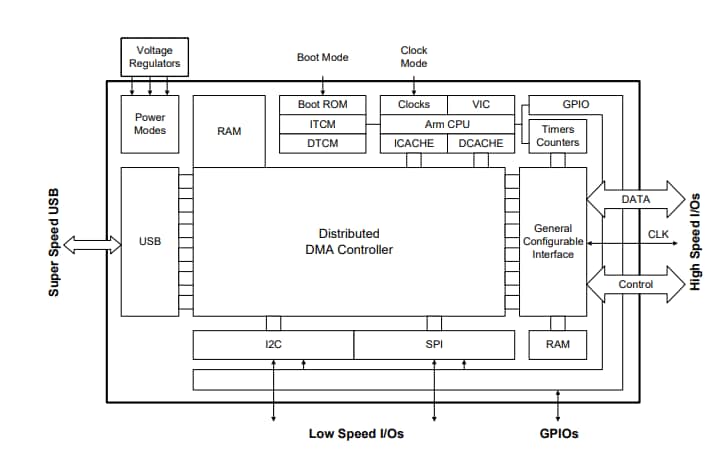

框图
