Infineon Technologies CYUSB3KIT-004 EZ-USB™ SX3 SuperSpeed学习套件
英飞凌科技 CYUSB3KIT-004 EZ-USB™ SX3 SuperSpeed学习套件是用于SX3 SuperSpeed USB控制器的演示和开发平台。该SX3器件具有完全可配置的通用接口，可连接任何处理器、ASIC、图像传感器或现场可编程门阵列 (FPGA)。SX3 SuperSpeed USB控制器集成了USB 3.2 Gen 1和USB 2.0物理层 (PHY) 以及32位Arm® 926EJ-S微处理器 ，用于强大的数据处理和构建 定制应用。
英飞凌科技 CYUSB3KIT-004 EZ-USB™ SX3 SuperSpeed套件包括EZ-USB SX3基板和相机板。该基板包括预安装的EZ-USB SX3器件，以及USB Type-C™端口和GPIO连接器。该相机板设有Lattice Semiconductor Crosslink FPGA、板载相机模块、MIPI相机接口、MEMS麦克风，以及JTAG和GPIO连接器。
CYUSB3KIT-004设计用作USB Type-C音频和视频流应用的开发套件。
特性
- 板载图像传感器模块以YUV格式提供高达1080p（30fps时）的视频流
- 板载L/R数字MEMS麦克风的音频流
- USB总线供电运行
- Raspberry Pi的外部现成MIPI相机接口
- 兼容FX3学习套件互连板
- 板载稳压器
- 固件控制的LED和用户开关
- GPIO排针
套件内容
- SX3基板
- 相机板
- Superspeed USB-C电缆
- 快速入门指南
USB EZ-USB SX3实用程序
EZ-USB SX3配置实用程序可用于根据应用或系统要求配置EZ-USB SX3器件。借助该实用程序，用户可以直观地为应用程序选择和配置参数，并节省固件开发时间。该实用程序还支持通过生成配置对连接的SX3器件进行编程。

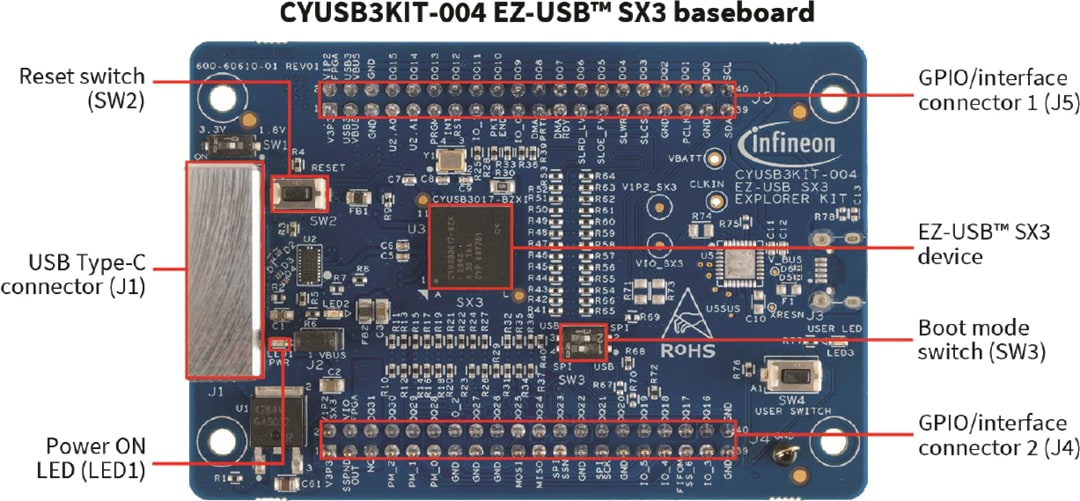

电路板布局（基板）

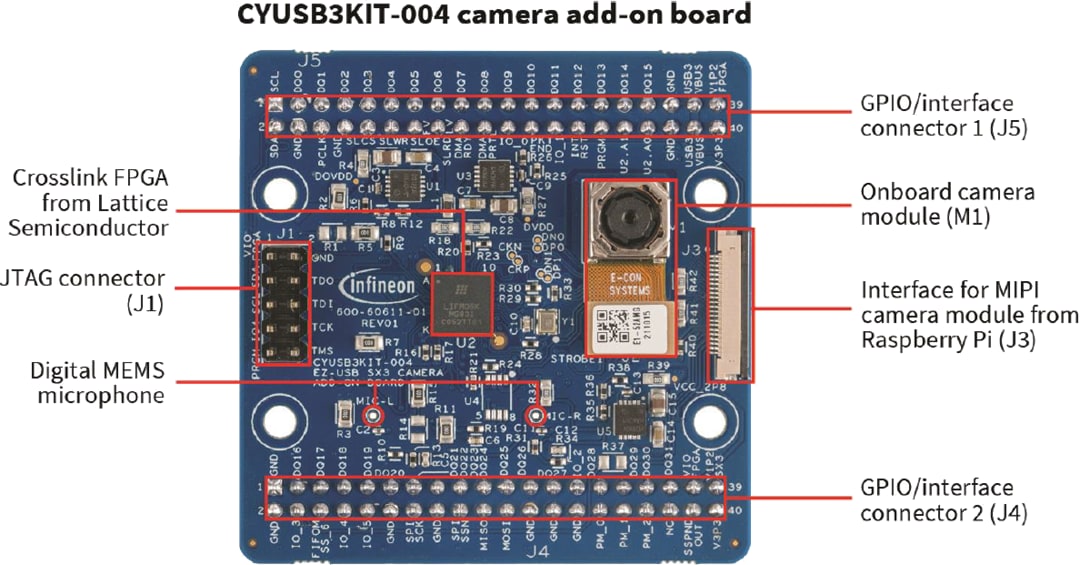

电路板布局（相机板）

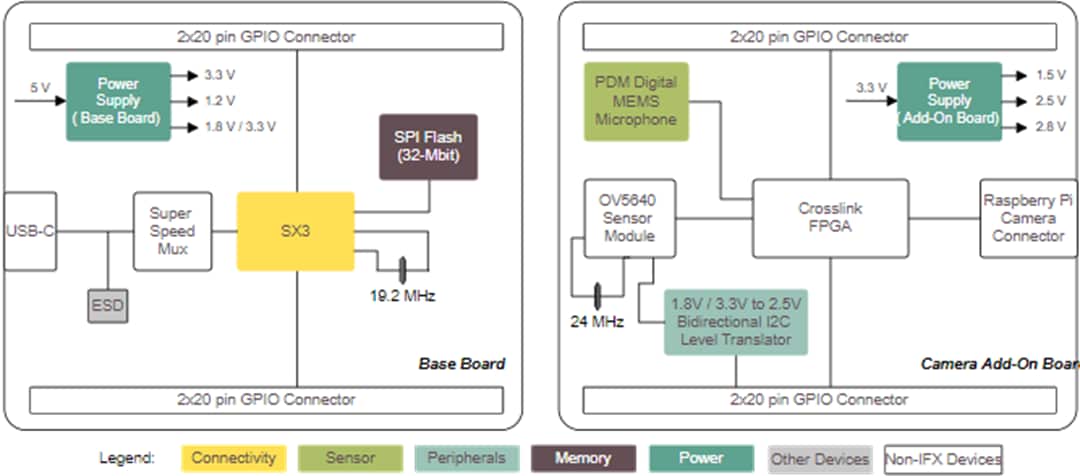

框图
