Infineon Technologies EiceDRIVER™变压器驱动器IC
英飞凌EiceDRIVER™变压器驱动器IC是全桥变压器驱动器集成电路，采用紧凑型TSSOP8引脚封装，具备功率集成和优化设计，可产生非对称输出电压，用于为隔离式栅极驱动器供电。得益于其独特的占空比调节能力，该系列器件专为非对称栅极驱动器供电而优化。英飞凌EiceDRIVER变压器驱动器IC还集成过热、短路和UVLO等保护功能，有助于保护系统免受不必要故障的影响。
特性
- 隔离式栅极驱动器电源
- 宽输入电源电压：高达20V
- 其输出支持高达13W，可用于应用的在5W以上
- 振荡器频率
- 2EP100R：65kHz或103kHz
- 2EP101R和2EP110R：50kHz或65kHz
- 2EP130R：50 kHz至695 kHz
- 占空比调整
- 2EP100R：33%或50%
- 2EP101R：12%或17%
- 2EP110R和2EP130R：10%至50%
- 可调过流阈值
- 输出短路保护
- 过温保护
- 就绪输出信号运行
- 节省空间的小型封装
- 集成开关输出桥
- 降低电路复杂性
- 占位面积小，实现PCB优化
- SiC非对称输出电压
- 即插即用隔离式电源
应用
- 商用暖通空调
- 储能系统
- EV充电
- 工业电机驱动和控制
- 光伏
视频

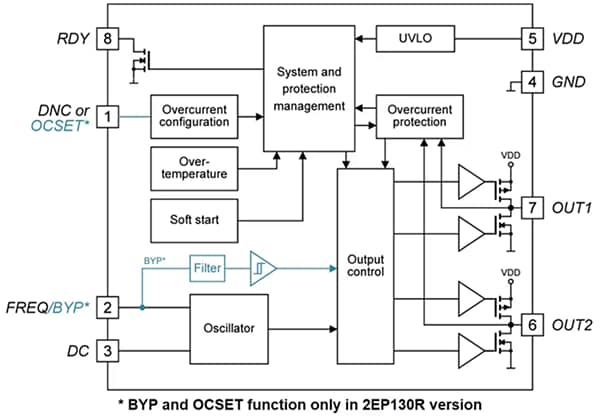

框图
