Infineon Technologies EVAL-DCLINK-DPT评估板
英飞凌EVAL-DCLINK-DPT评估板是一款高性能评估板，其设计旨在支持对IGBT和SiC MOSFET等功率半导体器件进行双脉冲测试（DPT）。 英飞凌EVAL-DCLINK-DPT设计采用EiceDRIVER™栅极驱动器IC和CoolSiC™ 1200V MOSFET，封装形式为TO263-7。该电路板还具有可配置的直流链路级，集成了薄膜电容器，专为高速开关而优化，能够在实际工作条件下对器件行为进行精确表征。
特性
- 设计有EiceDRIVER栅极驱动器IC和CoolSiC 1200V MOSFET，采用TO263-7封装
- 可承受高达800V的总线电压
- 有源放电电路
- 视觉安全指示
- 负载电感器的分线连接
- 与不同的栅极驱动器和封装板互连
- 直流输入类型
- 外形尺寸：220mm x 120mm x 50mm
- 符合 RoHS 要求
应用
- 电池储能系统 (BESS)
- 电动汽车 (EV) 充电
- 工业电机驱动器和控制器
- 不间断电源(UPS)
- 光伏应用
视频

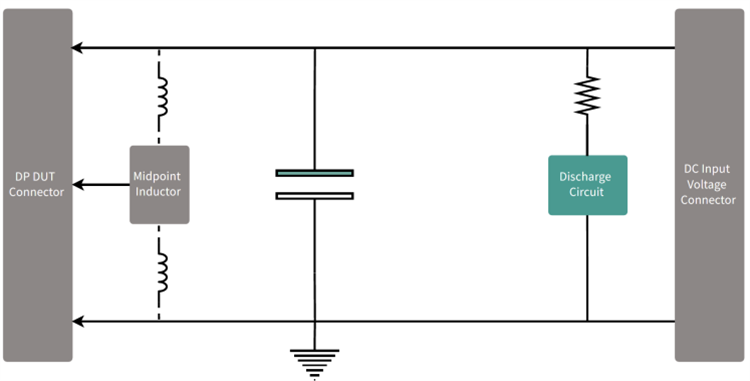

方框图
用户指南
发布日期: 2025-09-25
| 更新日期: 2026-02-26
