Infineon Technologies EVAL-IHW25N140R5L评估板
英飞凌科技EVAL-IHW25N140R5L评估板是一款单端、感应加热、准谐振评估板，设有1400V反向导通R5L系列IGBT 。这些IGBT设计用于谐振开关应用，最大输出功率高达2kW。该评估板用于演示R5L IGBT技术与1ED4417xx EiceDRIVER™ 25V单通道低侧非逆变式 栅极驱动器IC的功能和特性。
该评估板 设计用于演示典型的感应烹饪系统。该板由板载微控制器控制，具有快速原型设计功能，可根据工作条件自动调整。该板经过测试，输入电压为220V，输出功率高达2kW。通过交流主电源，辅助电源为控制、驱动和其他电路提供所有必要的电压等级。
特性
- 设计用于智能感应炉灶，具有精确高效的加热控制功能
- 单端、准谐振类型
- 最大输出功率：2kW
- 功率控制超过9级
- 隔离式用户界面
- 99分钟集成定时器功能
- 170mm线圈（可更换）
- 过压保护
- 欠压保护
- 过流保护
- 过热保护
- 评估英飞凌EiceDRIVER™栅极驱动器
- 直接访问IGBT进行测量
应用
- 感应加热
- 谐振开关

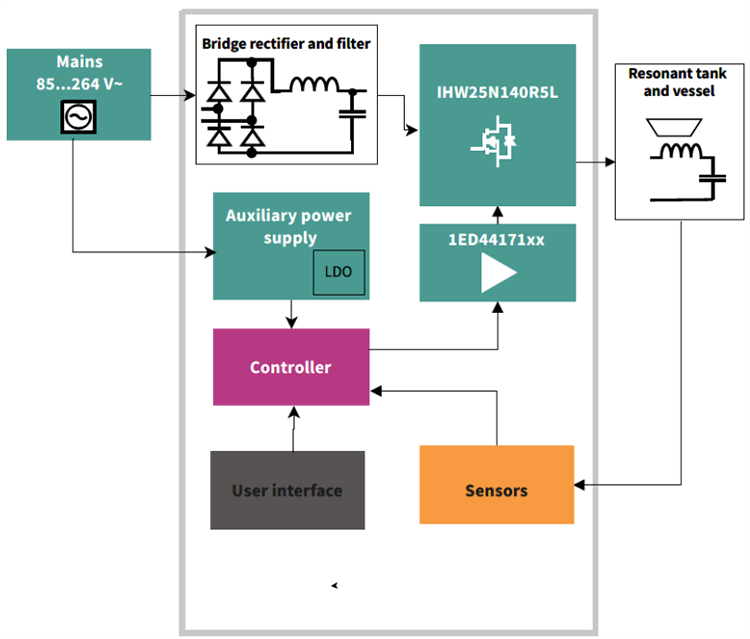

框图
发布日期: 2023-11-09
| 更新日期: 2023-12-14
