Infineon Technologies ICL88xx PFC-SSR反激式转换器演示板
英飞凌科技ICL88xx PFC-SSR反激式转换器演示板是基于ICL8800、ICL8810和ICL8820大功率外形反激式控制器的参考设计。反激式转换器演示板可配置为恒压 (CV)、二次侧稳压 (SSR) 系统，设计用于搭配恒流 (CC) 转换器使用， 用于LED照明应用。
英飞凌科技 ICL88xx PFC-SSR反激式转换器演示板采用双极拓扑，一次侧可方便进行功率升级，二次侧也可方便进行功能扩展。
该参考设计默认组装有启动电路，基于紧凑型适配器电路板上的耗尽型BSS126I MOSFET。该设置具有最低的待机损耗。如果不需要低待机功耗选项，则启动电路可更改为电阻启动。
FC-SSR反激式转换器演示板在单独的适配器板上设有两个调节电路。两个电路均设计用作即插即用解决方案，但至少必须将一个连接到主板。
这两块板应保持成本平衡，其中一块适配器板提供具有低功耗待机性能的低成本解决方案，而另一块适配器板则整体性能更好。
特性
- 恒压 (CV) 二次侧稳压 (SSR) 参考设计，用于LED照明应用
- ICL8800、ICL8810和ICL8820提供集成突发模式，以实现极低待机功耗
- ICL8820内置抖动功能，可轻松通过EMI认证，无需额外电路
- 两级拓扑不仅具有可扩展性，而且还支持更多功能
- 在宽负载范围内，PF（功率因素）>0.9和THD<10%（交流输入高达277Vrms）
- 最大交流输入电压：90V至305Vrms
- 临界导通模式和准谐振模式，带智能谷值跳跃
- 关键元器件
- ICL8800反激式控制器
- ICL8810反激式控制器
- ICL8820反激式控制器
- IPD80R900P7 800V CoolMOS™ P7超级结MOSFET
- BSS126I 600V N通道小信号耗尽型MOSFET

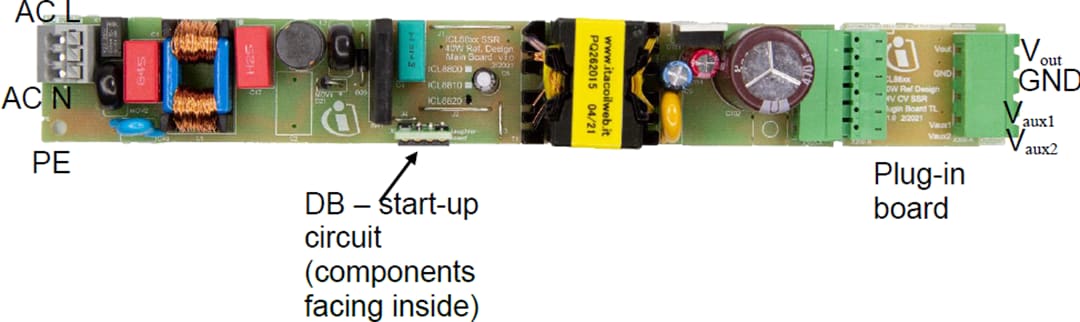

板布局
