Infineon Technologies ISO1I813T数字隔离器
英飞凌科技ISO1I813T数字隔离器是一款电隔离8位数据输入接口，可检测八条独立输入线路的信号状态。该隔离器包含一个8位并行µC兼容接口，可直接将IC连接到µC系统。ISO1I813T隔离器具有集成电流隔离、3.3V/5V SPI和并行微控制器接口、高达500kHz采样频率、VBB欠压检测和断线检测特性。该隔离器可与电阻器RV和REXT接线，用于1/2/3型操作传感器（符合IEC 61131-2标准）。典型应用包括可编程逻辑控制器 (PLC)、工业PC和通用控制设备。
特性
- 完整系统集成：
- 数字传感器或开关输入
- 电流隔离和智能微控制器或总线ASIC接口
- 8通道输入，符合IEC 61131-2标准（1/2/3型）
- 集成式电流隔离500VAC（EN60664-1、UL1577）
- 得益于恒流特性，最大限度地降低功耗
- 状态LED输出，用于每个输入
- 输入信号的数字平均，抑制干扰脉冲
- 采用无芯变压器技术，在输入和输出之间实现隔离
- 3.3V/5V SPI和并行微控制器接口
- 可调除毛刺滤波器
- 采样频率：高达500kHz
- 断线检测
- VBB欠压检测
- 8mm x 12.5mm TSSOP-48封装
应用
- 可编程逻辑控制器 (PLC)
- 工业电脑
- 通用控制设备

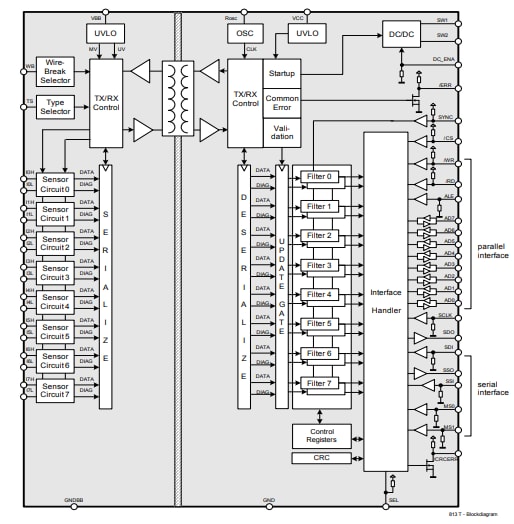

框图

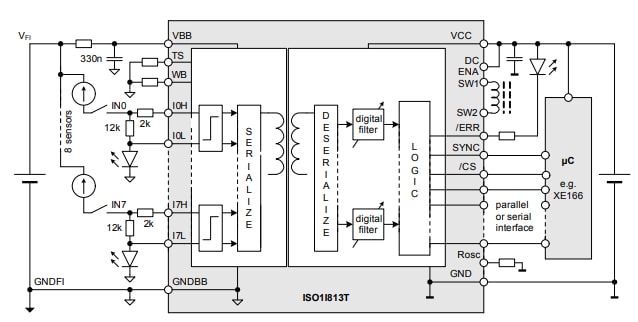

1/3型传感器的典型应用
