Infineon Technologies KIT_BTM9010/11 Arduino扩展板

英飞凌KIT_BTM9010/11 Arduinory扩展板配备了MOTIX ™ BTM9010EP和BTM9011EP全桥IC。 此评估板包含三个MOTIX BTM90xx全桥IC和一个Arduino UNO接口。BTM9010EP通过直接接口运行，而BTM9011EP则通过SPI运行。英飞凌KIT_BTM9010/11可帮助用户评估硬件和软件功能。 此板可让设计人员能够灵活测试器件的各项功能。

特性

  • 配备MOTIX™ BTM9010EP 和 BTM9011EP 全桥IC
  • 测试双向旋转
  • 电源电压范围：7V至18V
  • 扩展电源电压范围：4.5V至40V
  • 最小电流限值：10A
  • 高达20 kHz的PWM工作模式
  • 通过AEC-Q100认证（等级1）
  • 两级可调转换速度
  • 半桥独立模式
  • 高侧和低侧电流检测
  • 更好的导热性，外露焊盘
  • 更灵活的半桥控制
  • 优化的EMC性能
  • 符合RoHS标准

应用

  • 门锁/安全锁
  • 加油口盖/电子充电口盖
  • 后视镜折叠
  • 车门自吸门锁
  • 行李箱自吸门锁
  • 车身控制模块

概述

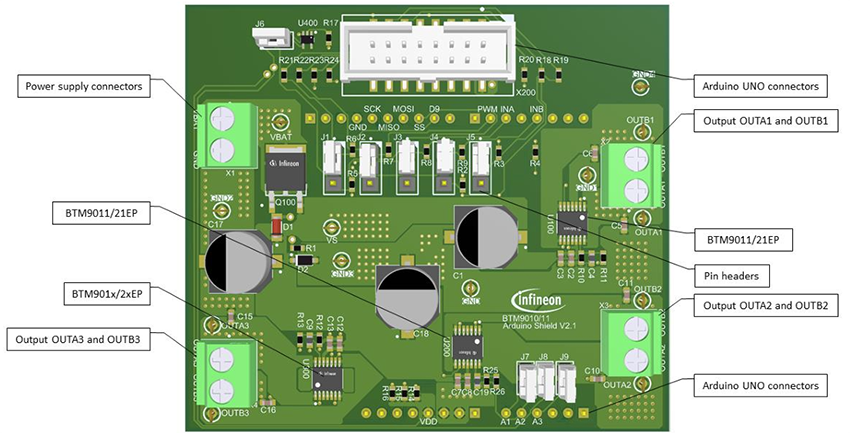

位置电路 - Infineon Technologies KIT_BTM9010/11 Arduino扩展板
发布日期: 2024-12-10 | 更新日期: 2024-12-27
