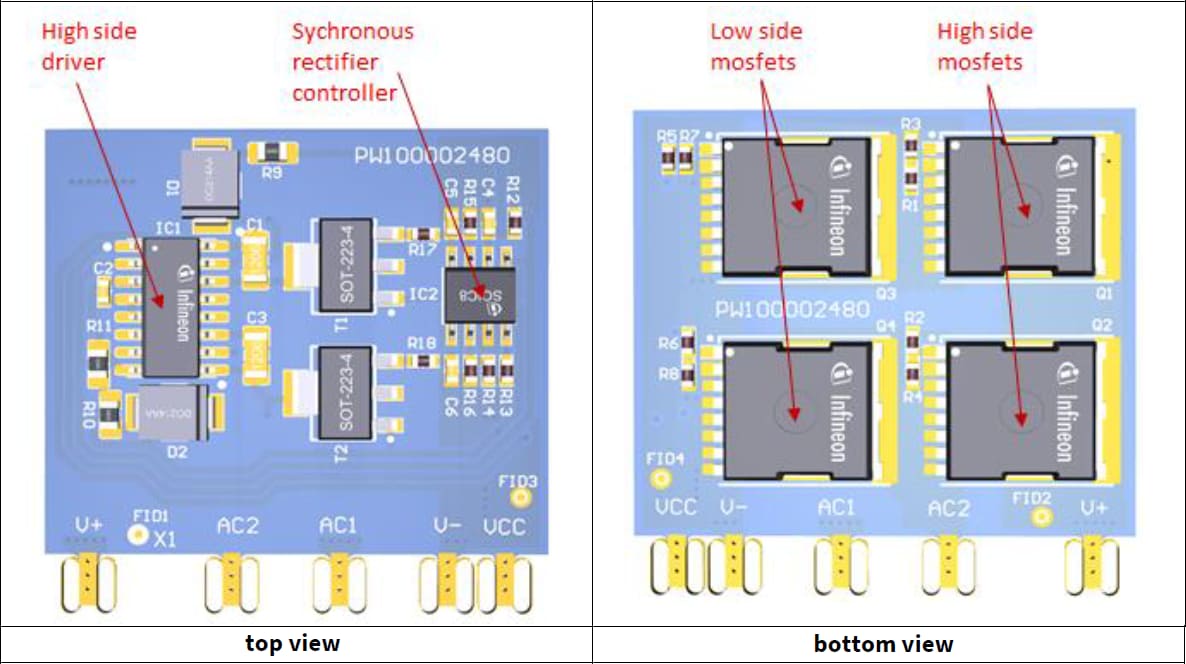

Infineon Technologies KIT_ACT_BRD_60R065S7有源电桥子卡

英飞凌KIT_ACT_BRD_60R065S7有源电桥子卡是一款线路整流器模块参考设计，采用65mΩ 600V CoolMOS™ S7超结MOSFET、集成式IR11688S 200V双SR控制器和2EDF7275F MOSFET栅极驱动器IC。  该有源电桥设计旨在以一个用于标准连续导通模式 (CCM) 功率因数校正 (PFC) 转换器中线路整流的有源全桥替代标准二极管桥式整流器。该板配有所有控制和驱动电路，须通过五个引脚连接到输入交流网络的线路和中性线、升压转换器输入端的DC+和DC-，以及驱动逻辑的12V电源。逻辑的GND连接到DC-。
