Infineon Technologies MOTIX™ TLE994x/5x 32位电机控制系统单片机

英飞凌MOTIX™ TLE994x/5x 32位电机控制SoC是单芯片3相电机驱动器，搭载Arm® Cortex®-M23内核与闪存。凭借Arm TrustZone安全性，该SoC通过了汽车级认证（AEC-Q100等级0），并且用于BLDC电机驱动应用，如泵、风扇等，它也具有高性价比。英飞凌MOTIX TLE994x/5x支持矢量控制（FOC），并符合ISO 26262标准，最高等级为ASIL B.

特性

  • 40MHz、32位ARM Cortex-M23芯体
  • 5.5 V至29 V单电源
  • 片上时钟生成
  • 72KB闪存、6KB RAM、电子擦除可编程只读存储器仿真
  • 支持协议的LIN（LINUART）
  • 高压监控引脚（MON）
  • 快速同步通信（SSC）
  • 三相桥驱动器（BDRV）
  • 低侧分流电流检测放大器
  • 最多16个输入，快速12位ADC
  • 温度范围：-40 °C至+175 °C
  • TSDSO-32 封装

应用

  • 汽车泵
  • 车用风扇

规范

  • 时钟频率最大为40MHz
  • MOTIX 32位电机控制SoC
    • 频率：40 MHz
    • 8个GPIO
  • 高侧开关
  • 高压监控输入
  • ARM Cortex-M23
  • PWM + LIN
  • 低侧开关
    • 三个MOSFET驱动器（高侧）
    • 三个MOSFET驱动器（低侧）
  • 5.5 V到 29 V 工作电压
  • 运算放大器
    • 6 kB RAM
    • 72kB闪存
  • 温度范围：-40 °C至+175 °C
  • 最高Tj：175°C

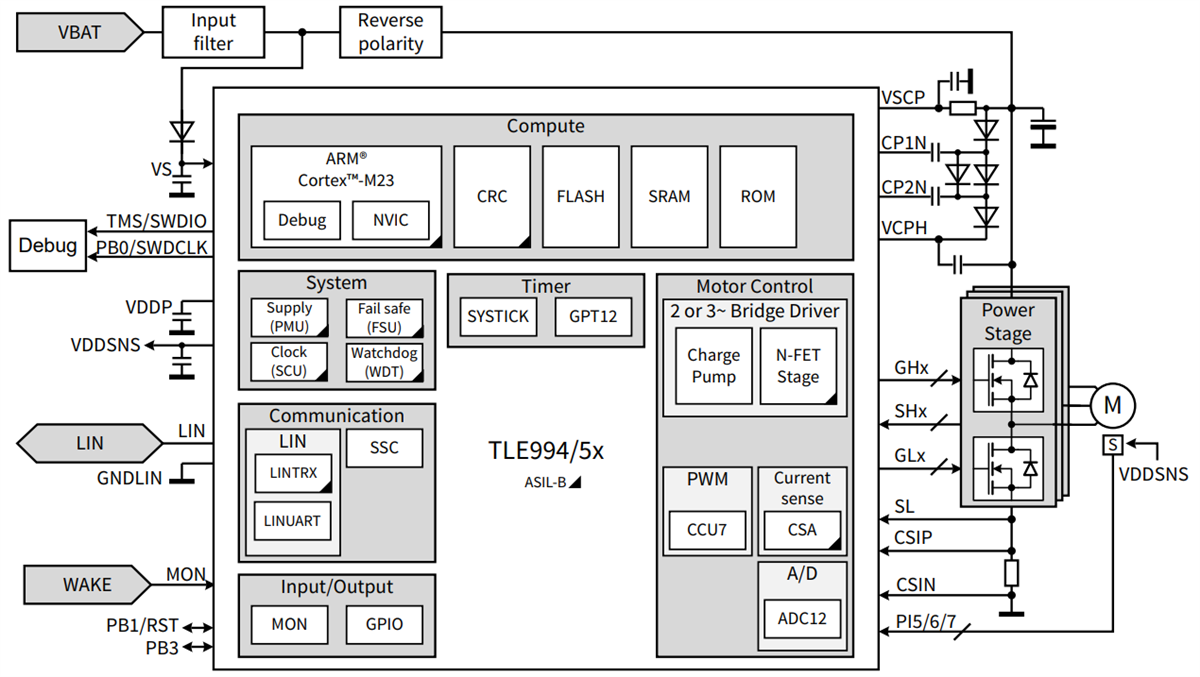

方框图

框图 - Infineon Technologies MOTIX™ TLE994x/5x 32位电机控制系统单片机

开发工具

Infineon Technologies REFWATERPUMP150W 12V参考设计

此参考设计专为150W水泵应用而量身打造。

Learn More关于Infineon Technologies REFWATERPUMP150W 12V参考设计 View Products与Infineon Technologies REFWATERPUMP150W 12V参考设计相关
