Infineon Technologies OPTIREG™ Mid-Range+ SBC系列

英飞凌科技 OPTIREG™ Mid-Range+ SBC系列是紧凑型单片IC，采用VQFN-48 (7mm x 7mm) 电源封装。英飞凌科技 OPTIREG设计用于汽车CAN-LIN应用，用作微控制器电源和LIN/CAN总线接口。系统基础芯片 (SBC) 集成了基本特性，包括微控制器用3.3V LDO、传感器非板载保护的5V LDO、外部PNP晶体管用3.3V/1.8V稳压器、数据传输用HS-CAN和LIN收发器、具有保护功能的高侧开关以及控制和监控用16位SPI。这些器件包括一个可配置看门狗、三个故障输出和欠压复位。

特性

  • 两个集成式低压差稳压器
    • 主稳压器， 3.3V，高达250mA（可提供5V型号）
    • 辅助稳压器 （5V，高达100mA），具有非板载使用保护功能
  • 一个高速CAN收发器，支持高达5Mb/s的FD通信，符合ISO 11898-2:2016和SAE J2284标准（可提供部分网络选项）
  • 具有外部PNP晶体管的稳压器（3.3V或1.8V可选择），可配置为非板载使用或负载共享
  • 2 LIN收发器，支持LIN 2.2/ISO 17987-4/SAE J2602
  • 4个高侧输出（7Ω典型值）、2个高压GPIO、3个高压唤醒输入
  • 集成的故障安全和监督功能，例如故障安全、看门狗、中断和复位输出
  • 用于配置和诊断的16位SPI

应用

  • 车身控制模块 (BMC)、无源无钥匙进入和启动模块、网关应用
  • 采暖、通风和空调 (HVAC)
  • 座椅、车顶、后挡板、汽车尾部、车门和其他闭合模块
  • 照明控制模块
  • 变速杆和选择器

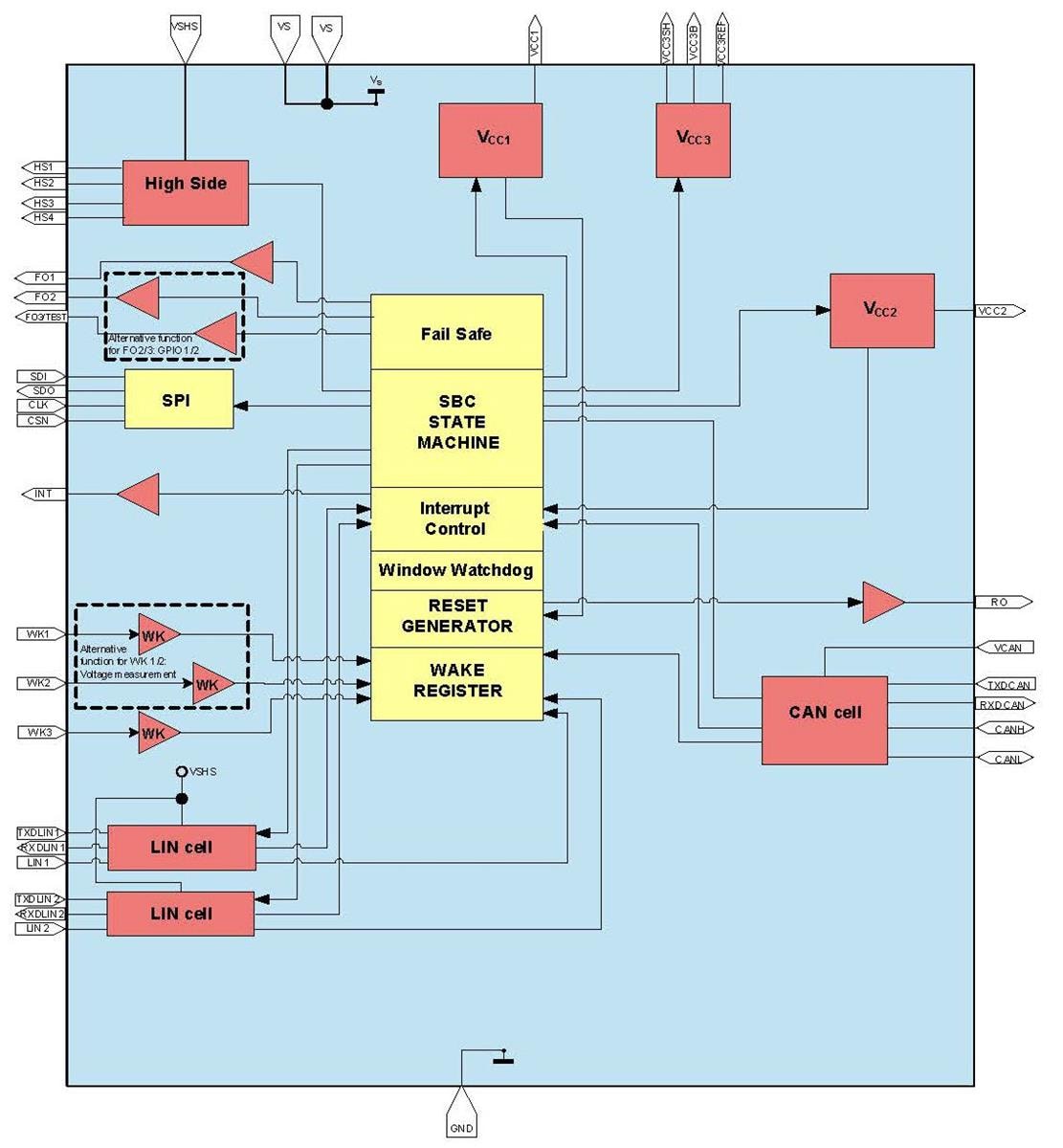

框图

框图 - Infineon Technologies OPTIREG™ Mid-Range+ SBC系列
发布日期: 2023-08-25 | 更新日期: 2023-11-09
