Infineon Technologies PROFET™ +2 12V母板V3.0

英飞凌PROFET ™ +2 12V母板V3.0专为处理PROFET™ +2 12V和PROFET™ Load Guard 12V系列的所有器件而设计。 该板采用香蕉连接器连接电源线。PROFET™ +2 12V母板与子板搭配使用，能够驱动典型的汽车负载。 该板通过引脚对引脚和外部元器件的兼容性优化了整个系列的设计灵活性。PROFET™ +2 12V母板的输出漏电流非常低，仅为 ≤0.5μA，电流检测精度为 ≤5%。保护功能包括电流跳闸、过热和过压。该母板非常适合用于照明、配电、车身应用、高级驾驶辅助系统 (ADAS) 和自主驾驶 (AD) 模块。

特性

  • 经过简化的高性价比接地网络
  • 诊断负载电流检测输出
  • 保护:
    • 电流跳闸、过热、过压和负载
  • 微型化/缩小PCB面积
  • 通过引脚对引脚和外部元器件的兼容性，优化了整个系列的设计灵活性
  • 经过简化的高性价比接地网络
  • 额定负载电流下的电流检测精度：≤5%
  • 极低输出漏电流：≤0.5μA
  • 包装体积小，节省占用面积
  • 工作电压范围：3.1 V至28 V
  • 3.3 V 和 5 V 兼容逻辑输入
  • 基准起动电压能力可低至3.1 V

应用

  • 照明
  • 配电
  • 车身应用
  • ADAS和AD模块

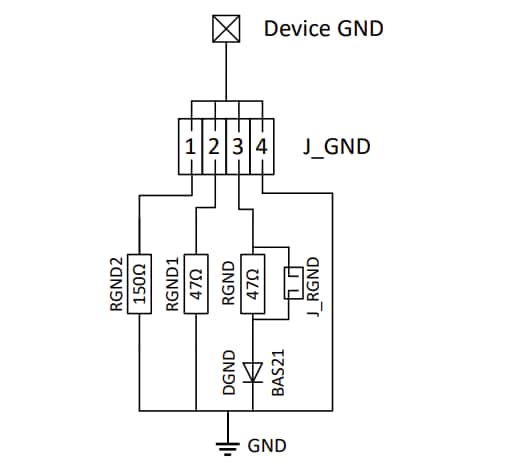

原理图

原理图 - Infineon Technologies PROFET™ +2 12V母板V3.0

其他资源

发布日期: 2025-02-17 | 更新日期: 2025-03-03
